Mesin CZ Purlin

Penerangan Produk

Apabila ia melibatkan pengeluaran keluli volum tinggi,Parfuadalah jenama pilihan untukMesin Pembentuk Roll CZdengan Perubahan Acuan Elektrik, menawarkan gabungan kelajuan dan integriti struktur yang lancar. Dalam landskap pembinaan moden, masa adalah mata wang utama. Pelarasan manual tradisional untuk pengeluaran purlin C dan Z tidak lagi berdaya maju untuk perniagaan yang kompetitif. Di sinilah kemajuan kitaMesin Pembentuk Roll CZdengan Perubahan Acuan Elektrik langkah masuk, mengubah jam masa persediaan menjadi beberapa saat ketepatan automatik.

Spesifikasi Produk:

Bahan Berkenaan: Q235 Keluli Jalur Gelek Panas atau Keluli Jalur Galvani Gelek Panas (1.5-3.0mm)

Parameter Prestasi

Bahan penggelek:

1. Penggelek Utama: Keluli Galas GCr15

Penggelek Sisi Pembantu: Keluli Cr12

Teknologi Pemprosesan:Pembajaan Penempaan + Pusing Kasar + Rawatan Pelindapkejutan (HRC58-60) + Pusing Penamat CNC, diikuti dengan penggilap dan penyaduran krom keras

2.Aci Utama:

Bahan:Aci Pemacu Motor: Keluli 40Cr; Aci Penggelek Lain: Keluli 45#

Teknologi Pemprosesan:Rawatan Pelindapkejutan dan Pembajaan (HB210-230) + Pusing Kasar + Pengisaran Silinder + Penggilapan Permukaan dan Penyaduran Krom Keras

Membentuk Mesin Utama

Memberi makan: Aci Pemandu + Roda Pemandu

meratakan:3 penggelek atas + 4 penggelek bawah + penyusuan dua peringkat

Bahan:45# Keluli

Teknologi Pemprosesan:Pusingan Kasar + Rawatan Haba Frekuensi Tinggi (HRC50-55) + Pengisaran Kemasan Silinder + Penggilapan Permukaan dan Penyaduran Krom Keras

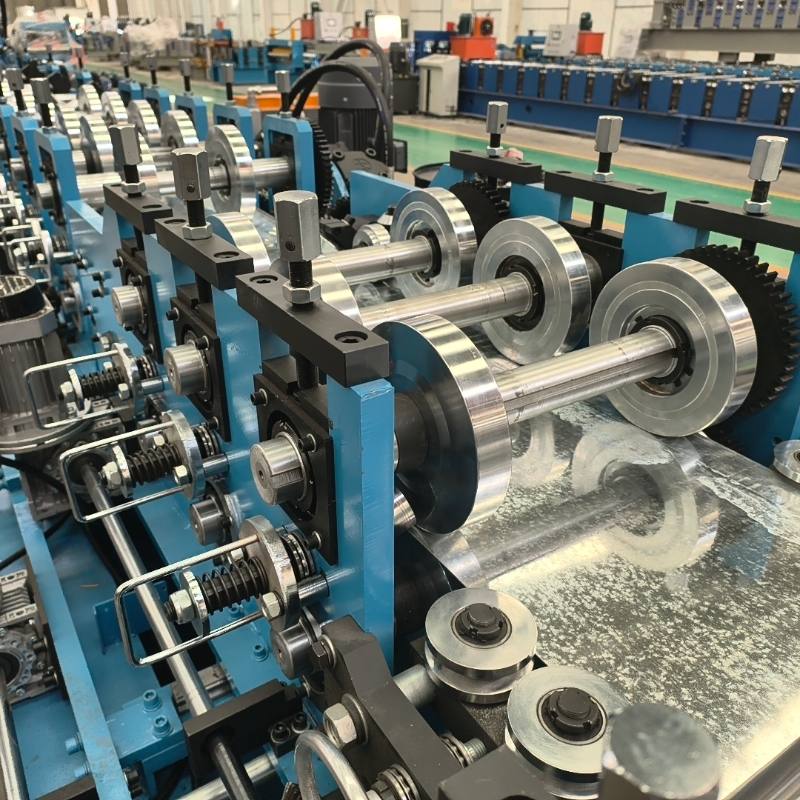

Pembentukan Utama:18 stesen pembentukan

Dilengkapi dengan 13 set modul CZ yang boleh ditukar ganti. Penukaran boleh diselesaikan dengan berputar 180 darjah, dan saiz spesifikasi boleh dilaraskan melalui butang elektrik.

Penekanan tulang rusuk:Tulang Rusuk Lurus Sebaris

Meluruskan:Meluruskan dua paksi khusus 10-gelek CZ + meluruskan dua paksi 4-gelek, berjumlah dua unit meluruskan

Memberi makan:Dilengkapi dengan transmisi, didorong oleh gear aci atas dan bawah

menumbuk:Penebuk lubang tunggal dan dua lubang selepas terbentuk

Pilihan dengan lubang bulat (Φ14mm, Φ16mm) dan lubang bujur (28×16mm, 28×14mm)

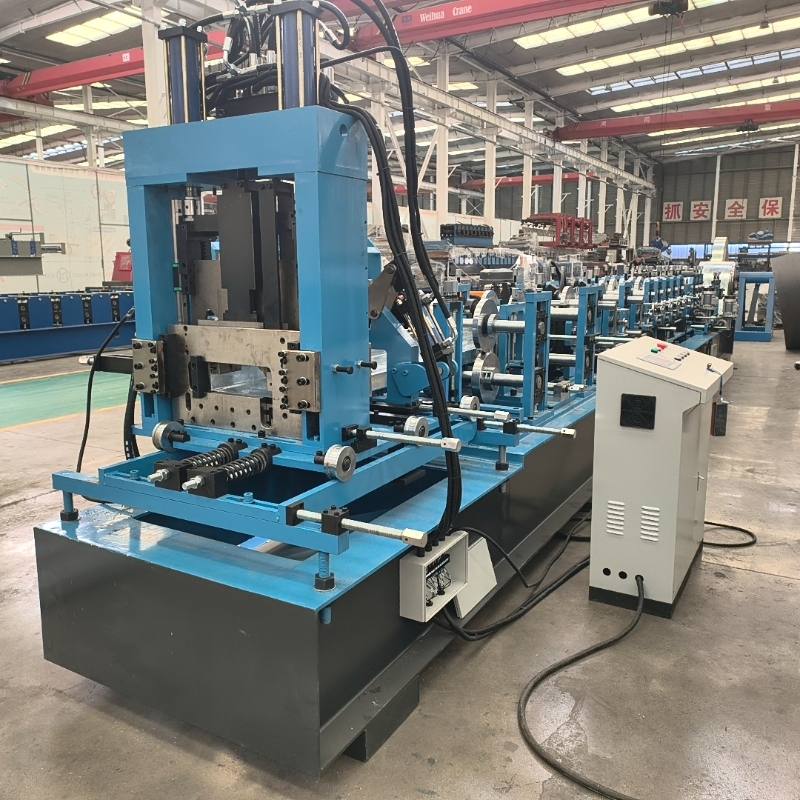

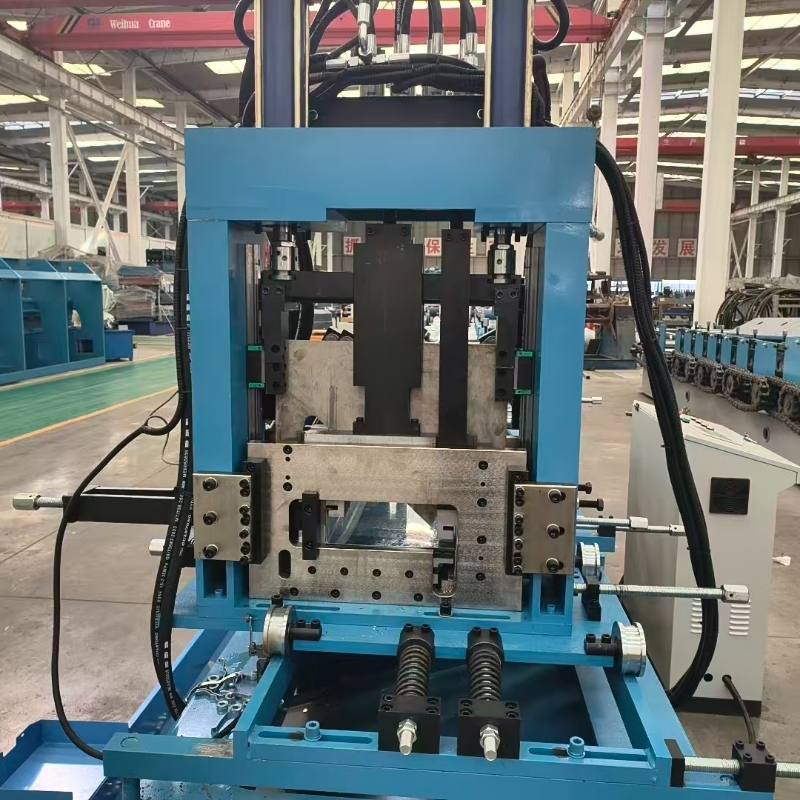

Mencukur:Sistem ricih tanpa langkah selepas dibentuk, tiada perubahan alat diperlukan untuk ricih, perubahan acuan manual

Bahan Pemotong:Keluli Cr12

Sistem Kawalan

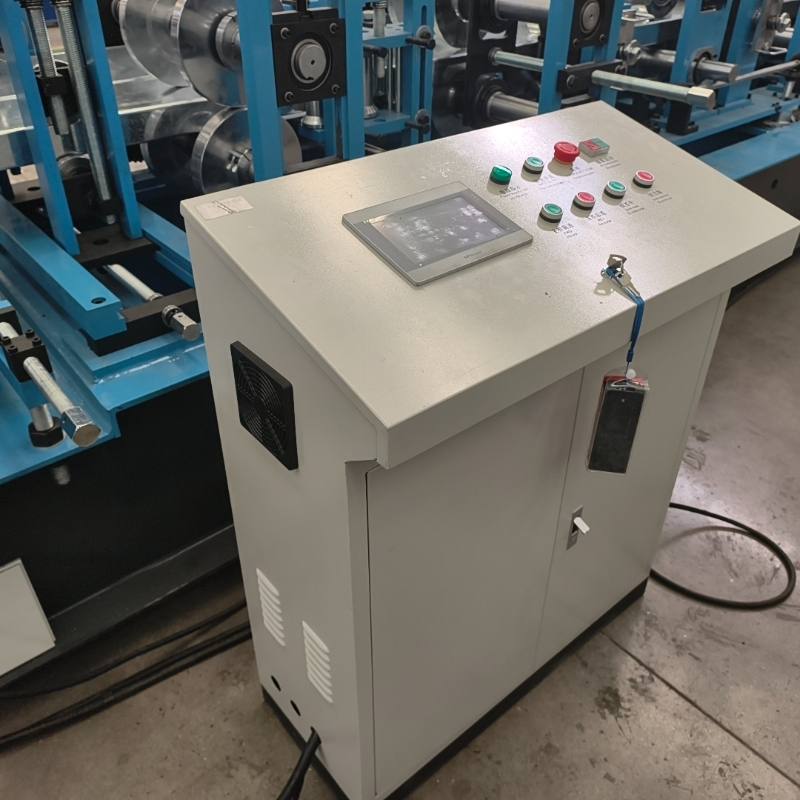

Kabinet Kawalan Utama:1 unit (Palam Penerbangan)
Kaedah Perubahan Acuan:Penukaran acuan elektrik (tiga motor tukar acuan: 0.75KW×3)
Kotak Agihan Perubahan Acuan:1 unit (dipasang di tengah bingkai)
Pengawal Luaran:1 unit (memudahkan kawalan pergerakan ke hadapan dan ke belakang semasa pengeluaran dan pentauliahan)

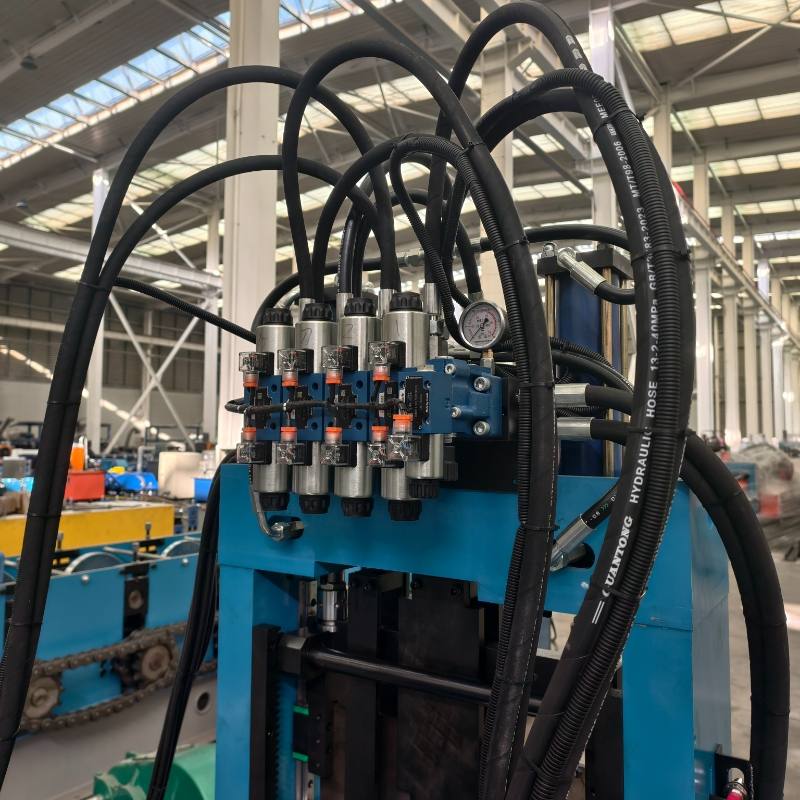

Sistem Hidraulik

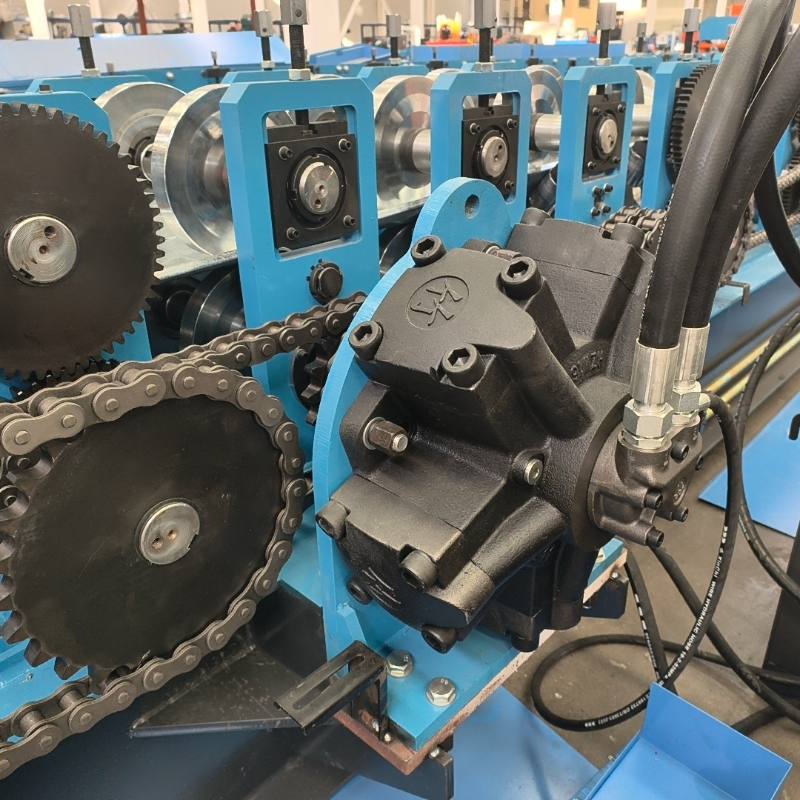

Motor Hidraulik:Jenis Rod Penyambung Omboh Lima Bintang Luaran (Ningbo Hanzhu)
Stesen Hidraulik:
Kuasa Stesen Hidraulik:22KW
Kapasiti Tangki Minyak:500L IV. Kapasiti Muatan Uncoilerl: 5T
Kaedah mengetatkan:Diengkol tangan, pusat empat pautan mengetatkan luar
Brek:Pengapit ganda gelendong

Meja Penyokong Bahan

• Panjang Penyokong Bahan:3m, 2 unit
• Kaedah Sokongan:Bingkai dikimpal oleh keluli saluran dan keluli sudut, dengan penggelek dipasang pada permukaan

Mengapa Memilih Sistem Penukaran Acuan Elektrik Parfu?

Kelebihan teras sistem Parfu terletak pada penyepaduan pintarnya. Tidak seperti mesin tradisional yang memerlukan pembongkaran manual penggelek, Mesin Pembentuk Gulung CZ kami dengan Perubahan Acuan Elektrik menggunakan sistem motor terkawal PLC untuk memutar dan melaraskan alat pembentuk.

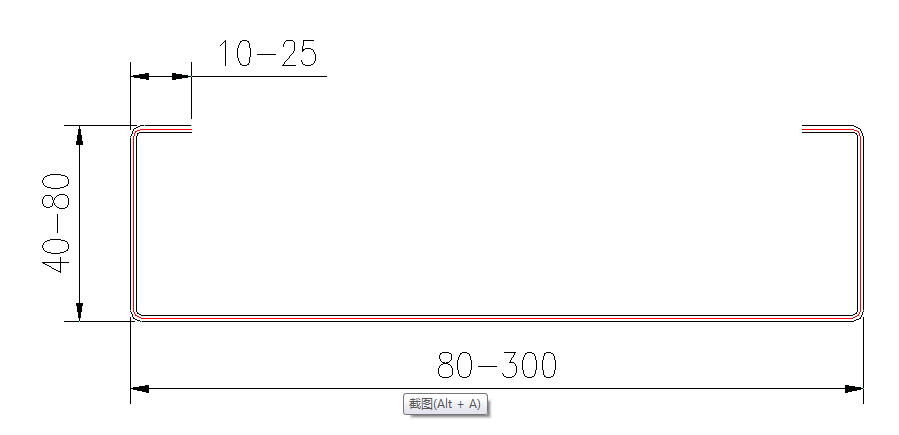

Pertukaran Pantas: Peralihan antara profil C dan Z atau saiz yang berbeza (100mm hingga 300mm) tanpa mengangkat satu sepana.
Ketepatan yang tiada tandingan: Pemacu elektrik memastikan setiap pelarasan ditentukur kepada milimeter, mengurangkan sisa bahan.
Keselamatan Operator: Dengan mengautomasikan perubahan acuan, anda meminimumkan risiko kecederaan di tempat kerja yang berkaitan dengan pengangkatan manual yang berat.

Wawasan Industri: KamiMesin Pembentuk Roll CZ Purlins direka bentuk untuk mengendalikan keluli tergalvani kekuatan tegangan tinggi, memastikan output anda memenuhi piawaian bangunan antarabangsa setiap masa.
