Garis pembentukan gulungan keluli warna plat tunggal

Pengenalan Produk

Barisan pembentukan roll keluli warna plat tunggal direka untuk membentuk gegelung keluli yang dilukis. Ia membentuk mereka ke dalam bumbung adat dan panel dinding. Ia Menggabungkan pembentukan mekanikal, kawalan elektrik, dan pemotongan hidraulik. Semua sistem diintegrasikan ke dalam satu, Barisan pengeluaran padat. Reka bentuk yang bersepadu dan padat ini memastikan setiap lembaran selesai memenuhi dimensi yang tepat Piawaian, menawarkan permukaan yang licin, dan memberikan penampilan yang konsisten.

Barisan pengeluaran terdiri daripada beberapa bahagian utama: decoiler, panduan makan, sistem pembentukan roll, pemotongan hidraulik unit, sistem kawalan, dan jadual lari. Intinya menggunakan penggelek yang membentuk ketepatan tinggi dan penghantaran yang boleh dipercayai mekanisme. Sistem ini menjamin stabil, operasi berterusan dan dapat disesuaikan dengan mudah untuk profil yang berbeza tanpa persediaan kompleks. Fleksibiliti menjadikannya sempurna untuk kedua-dua projek berskala besar dan pembuatan adat.

Fungsi dan aplikasi

Barisan pembentukan roll keluli warna plat tunggal digunakan secara meluas dalam pelbagai industri:

Di sektor bangunan dan pembinaan, mesin ini digunakan untuk menghasilkan komponen penting seperti bumbung lembaran, panel pelapisan dinding, dan papan siling. Ia juga sesuai untuk mewujudkan fasad hiasan untuk pelbagai struktur, termasuk loji perindustrian, gudang, dan bangunan komersial.

Perumahan kediaman: Sesuai untuk struktur keluli ringan, garaj, dan rumah pasang siap.

Projek Infrastruktur: Sesuai untuk lapangan terbang, stesen keretapi, pusat pameran, dan bumbung stadium.

Kemudahan pertanian: Digunakan di kandang, bangsal, dan bangunan penyimpanan sejuk yang memerlukan panel.

Apakah kelebihan dan ciri produk ini?

Pembentukan ketepatan yang tinggi

Setiap roller dan aci adalah CNC-machined dengan kawalan toleransi yang ketat. Hasilnya adalah tepat membentuk dan licin Kualiti permukaan tanpa calar.

Struktur tahan lama

Badan mesin dibina dari keluli gred tinggi. Kimpalannya sangat kuat, yang berkesan menghalang ubah bentuk. Penggelek diperbuat daripada keluli kekuatan tinggi, seperti CR12 atau GCR15. Mereka menjalani haba rawatan untuk memastikan ketahanan jangka panjang.

Operasi mudah

Sistem ini menggunakan kawalan PLC dengan skrin sentuh. Pengendali hanya memasuki parameter pemotongan. Mesin kemudian Secara automatik mengendalikan pembentukan dan pemotongan, yang sangat mengurangkan kerja manual.

Bunyi rendah dan prestasi yang stabil

Barisan pembentukan keluli warna plat tunggal menggunakan rangkaian atau penghantaran kotak gear. Reka bentuk ini memastikan lancar gerakan dan mengurangkan getaran. Di samping itu, semua galas dan bahagian yang bergerak adalah sejajar. Penjajaran itu Mengekalkan operasi bunyi rendah semasa pengeluaran.

Sistem pemotongan hidraulik

Peranti pemotongan hidraulik menyampaikan pemotongan yang bersih dan tepat. Ia menghalang sebarang ubah bentuk tepi lembaran. The Bilah dihasilkan dari keluli acuan berkualiti tinggi, yang secara signifikan memanjangkan hayat perkhidmatan mereka.

Kecekapan tenaga

Sistem pemacu yang dioptimumkan kami memotong penggunaan kuasa, dan algoritma lanjutan mengurangkan berjalan lancar. Ini secara langsung menjimatkan Mengenai perbelanjaan tenaga dan penyelenggaraan anda.

Penyelenggaraan yang mudah

Struktur modularnya memudahkan kedua -dua penggantian bahagian dan pelarasan sistem. Pada masa yang sama, pelinciran rutin dan penyelenggaraan boleh dilakukan dengan mudah tanpa pembongkaran.

Parameter teknikal

Penerangan Item

Jenis Bahan Keluli bersalut warna, keluli tergalvani, plat aluminium-zink
Ketebalan bahan 0.3 - 0.8 mm
Bahan Lebar 1000 - 1250 mm (disesuaikan)
Membentuk kelajuan 10 - 20 m/min
Stesen Roller 13 - 20 kumpulan (bergantung pada profil)
Bahan roller keluli gred tinggi (CR12 / GCR15) dengan penyaduran krom keras
Diameter aci 70 - 80 mm
Kuasa Motor Utama 5.5 - 7.5 kW
Kuasa pemotongan hidraulik 4 kW
Kawalan Sistem Plc dengan Skrin Sentuh (Delta / Siemens / Schneider Pilihan)
Pemotongan jenis pemotongan hidraulik, kawalan panjang automatik
Dimensi (L × W × H) lebih kurang. 8.5 m × 1.6 m × 1.5 m
Jumlah berat sekitar 5.5 tan
Voltan 380 V, 50 Hz, 3-fasa (disesuaikan)

Butiran Produk

1. Decoiler

Decoiler manual atau hidraulik digunakan dalam sistem. Ia memegang dan melepaskan lembaran keluli. Ini memberikan stabil memberi makan dan menghalang kerosakan pada gegelung semasa operasi.

2. Sistem makan dan panduan

Dilengkapi dengan peranti penjajaran ketepatan untuk memastikan bahan memasuki penggelek dengan betul. Sisi laras Panduan mencegah sisihan lembaran, meningkatkan ketepatan pembentukan.

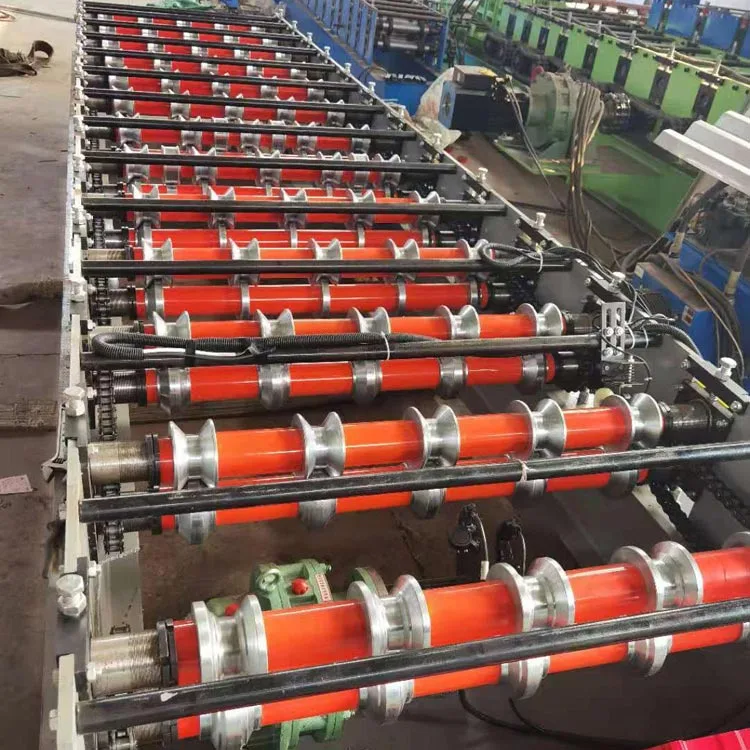

3. Sistem pembentukan roll

Jantung garis pembentukan keluli warna plat tunggal adalah sistem pembentukan rollnya. Proses ini dilakukan langkah dengan langkah untuk membuat profil akhir. Setiap stesen adalah sejajar dengan yang seterusnya. Mereka mengekalkan tekanan seragam sepanjang. Ini memastikan produk yang sempurna, bebas dari sebarang gangguan.

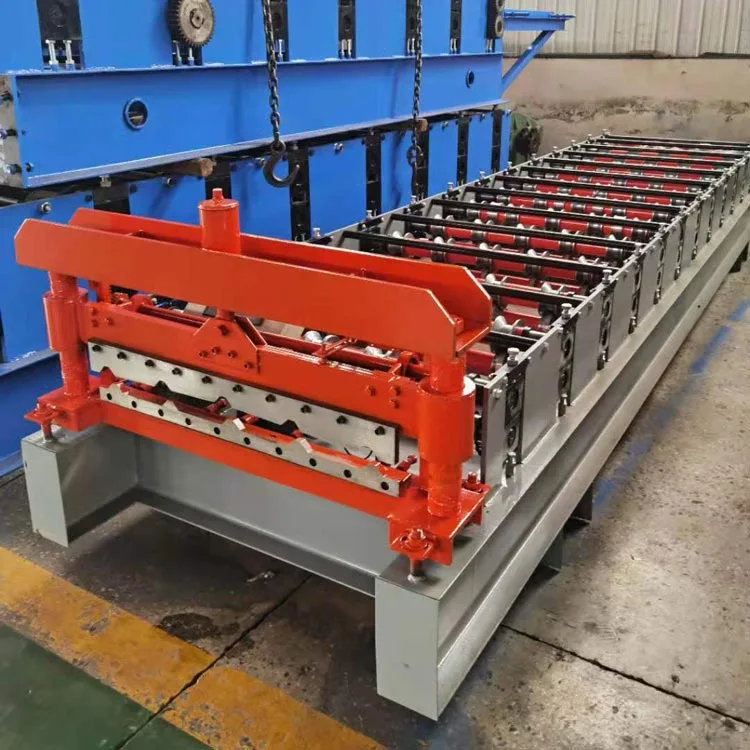

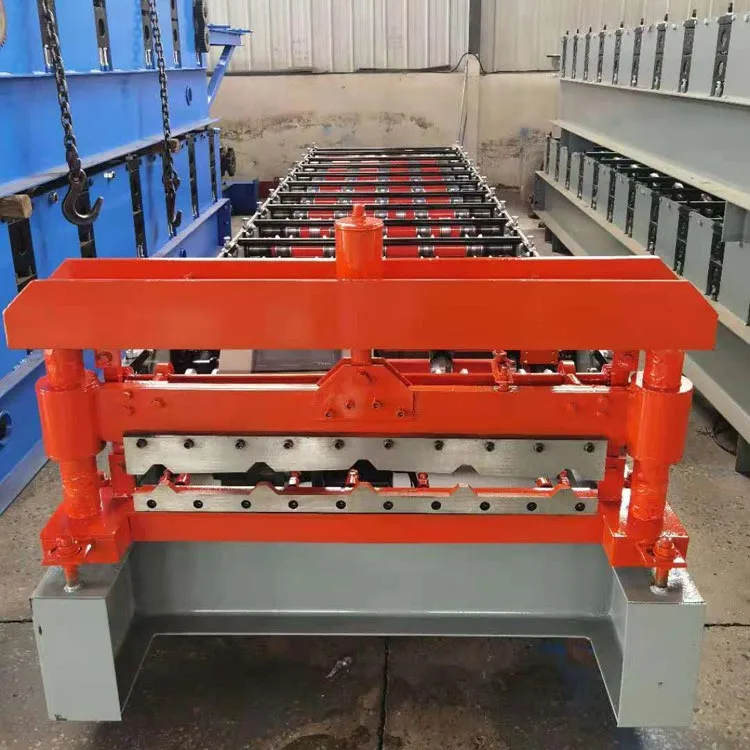

4. Unit pemotongan hidraulik

Selepas membentuk, panel dipotong secara automatik ke panjang pratetap. Bilah hidraulik bergerak pantas dan Tepatnya, memastikan kelebihan yang kemas. Bingkai pemotongan diperbuat daripada keluli pepejal untuk menjamin kestabilan jangka panjang.

5. Sistem Kawalan

Pengendali menggunakan skrin sentuh PLC intuitif untuk menetapkan parameter utama seperti panjang, kuantiti, dan kelewatan pemotongan.

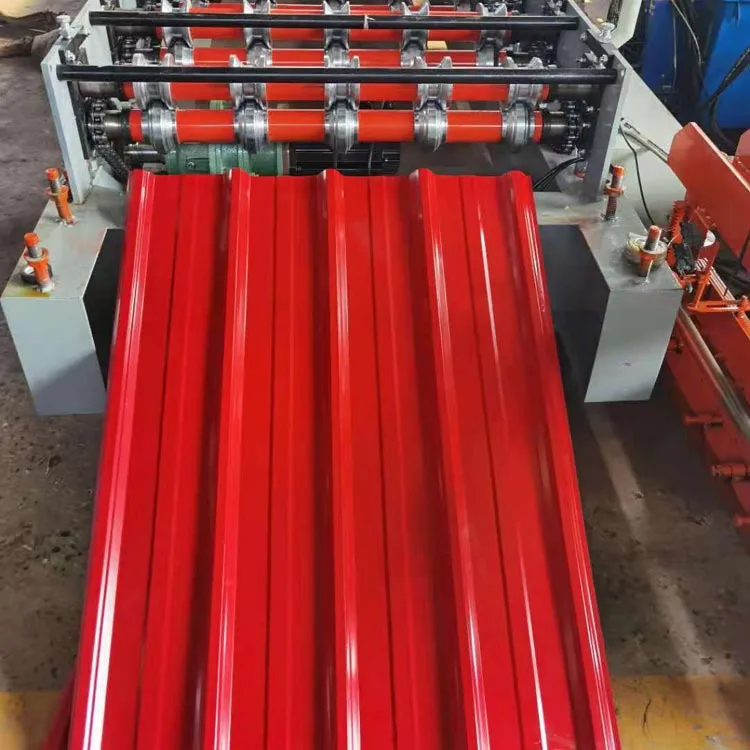

6. Jadual output

Panel selesai meluncur ke meja lari, bersedia untuk pembungkusan. Permukaan yang dirawat melindungi mereka dari calar dan membongkok.

Prestasi dan jaminan kualiti

Kami meletakkan setiap unit melalui ujian pra-penghantaran yang ketat. Pertama, setiap mesin menjalani satu siri ujian, termasuk pemeriksaan ketepatan dan pemeriksaan hidraulik. Juruteknik kami kemudian menentukur semua sistem elektrik untuk prestasi yang stabil. Mereka juga memastikan semua bahagian yang bergerak dilincirkan dengan teliti. Setiap mesin diperakui untuk memenuhi piawaian antarabangsa sebelum penghantaran. Kami juga boleh menyesuaikan peralatan dengan keperluan khusus anda.

Pembungkusan dan penghantaran

Setiap mesin menjalani ujian pra-penghantaran yang ketat. Ini termasuk membentuk pemeriksaan ketepatan dan sistem hidraulik pemeriksaan. Semua sistem elektrik dan kawalan ditentukur. Ini memastikan operasi yang stabil. Bahagian mekanikal adalah dilincirkan dan diselaraskan kepada keadaan optimum. Setiap produk memenuhi piawaian antarabangsa. Kami juga menawarkan penyesuaian untuk memenuhi keperluan khusus anda.

Perkhidmatan selepas jualan

Kami menyediakan sokongan teknikal penuh. Ini termasuk panduan pemasangan dan latihan pengendali. Anda juga akan menerima Perundingan Penyelenggaraan Sepanjang Hayat. Kami bersedia untuk menghantar jurutera ke luar negara untuk mendapat sokongan. Pelanggan jangka panjang menerima ganti bahagian pada harga kos. Untuk bantuan segera, perkhidmatan dalam talian kami memberikan resolusi cepat mengenai sebarang isu.

Barisan pembentukan keluli warna plat tunggal adalah penyelesaian yang boleh dipercayai dan cekap. Ia direka untuk Pengilang bumbung dan panel dinding. Teknologinya memastikan kawalan yang boleh dipercayai dan struktur yang kuat. Ini Gabungan memberikan prestasi yang konsisten dan produk berkualiti tinggi. Mesin ini kos efektif dan boleh disesuaikan. Ia Sesuai dengan sempurna di bengkel kecil dan garisan pengeluaran yang besar. Untuk perniagaan yang mencari tahan lama, cekap, dan Peralatan yang mudah untuk dijaga, ia adalah pilihan yang ideal untuk pembinaan moden.
