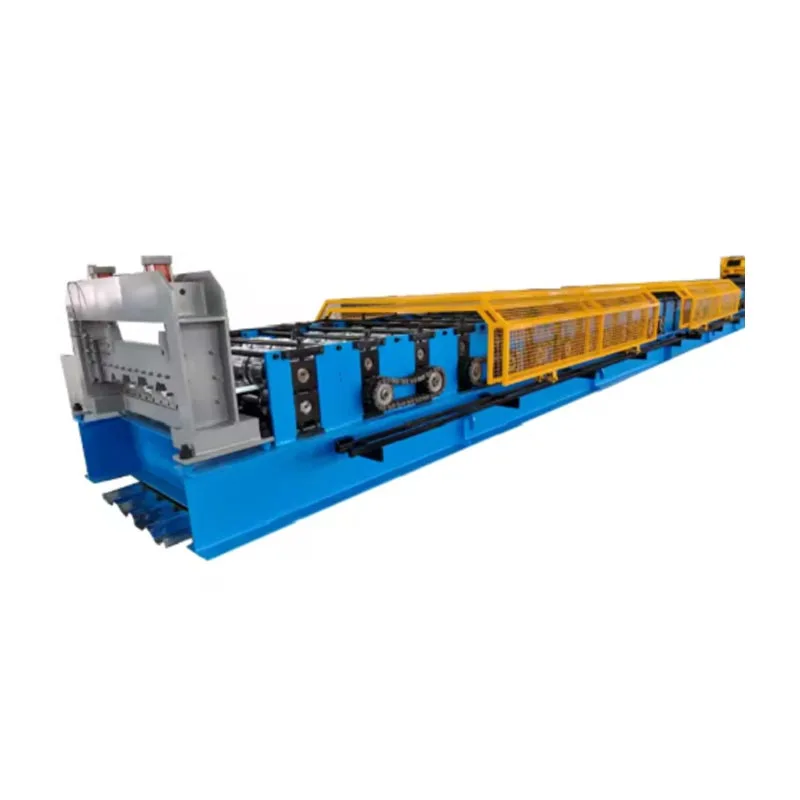

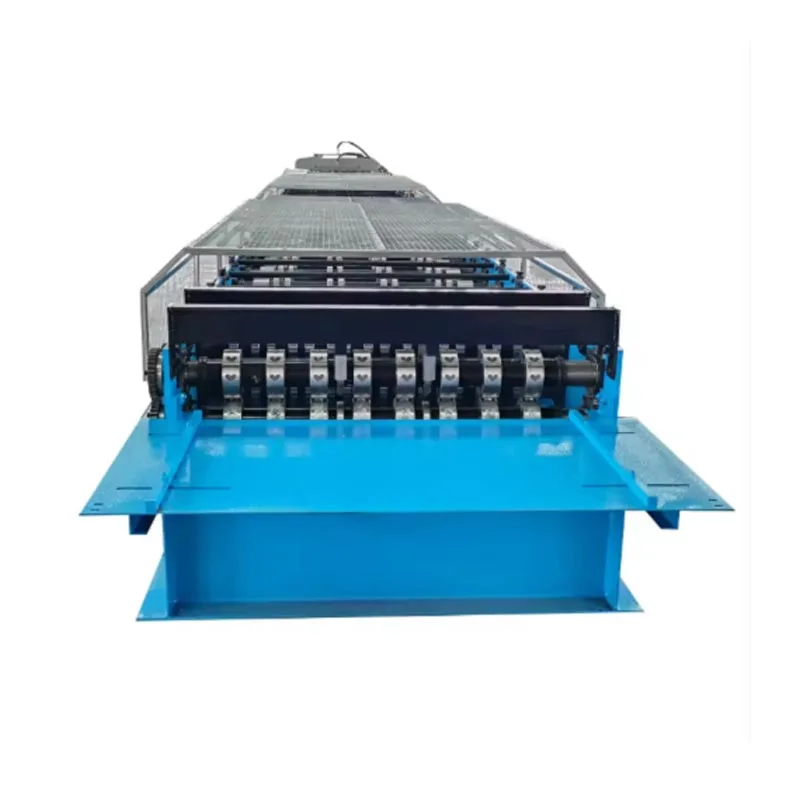

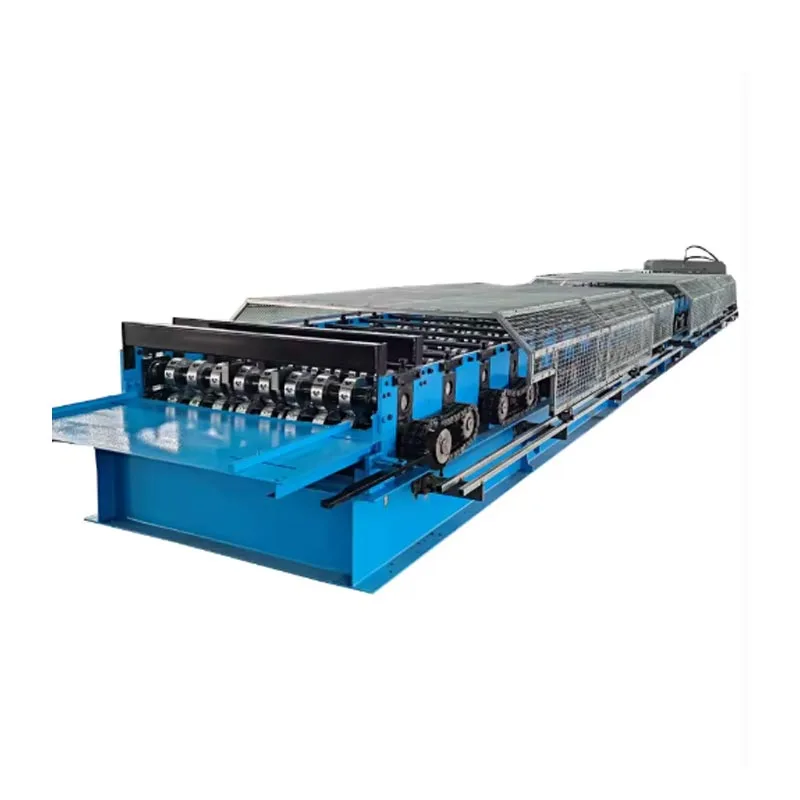

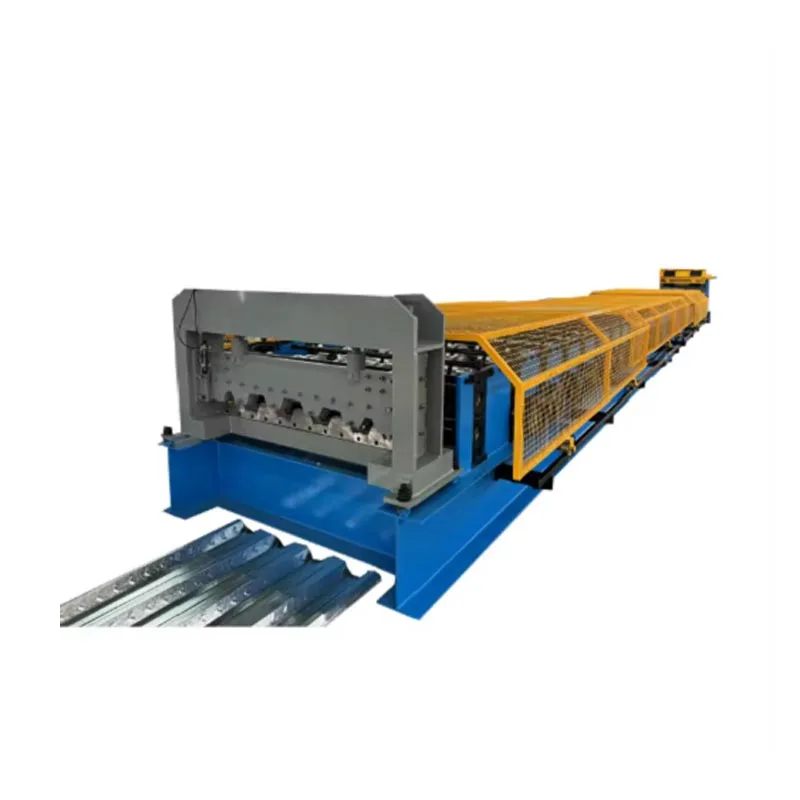

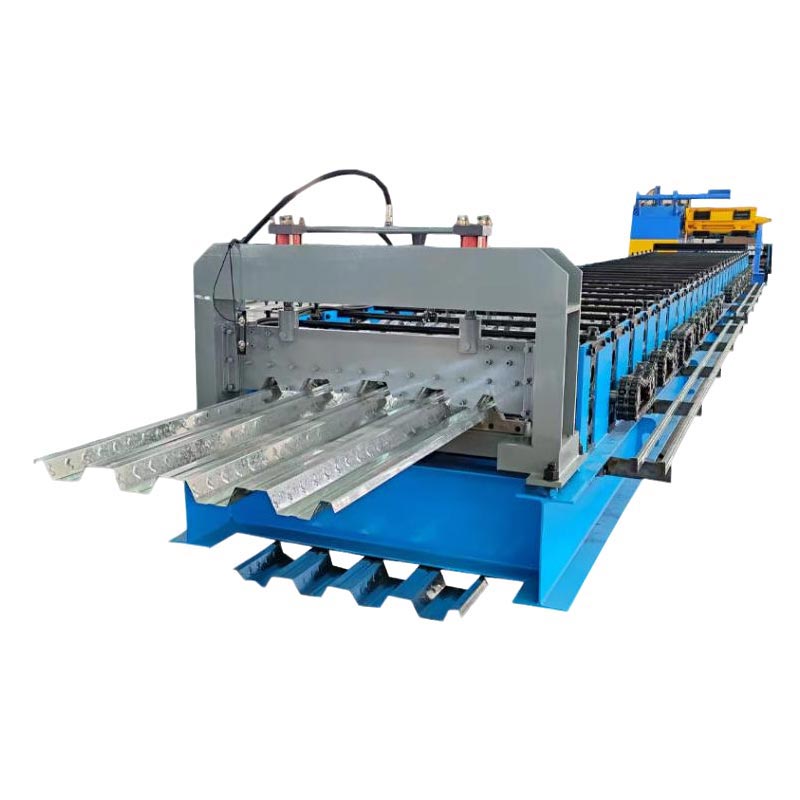

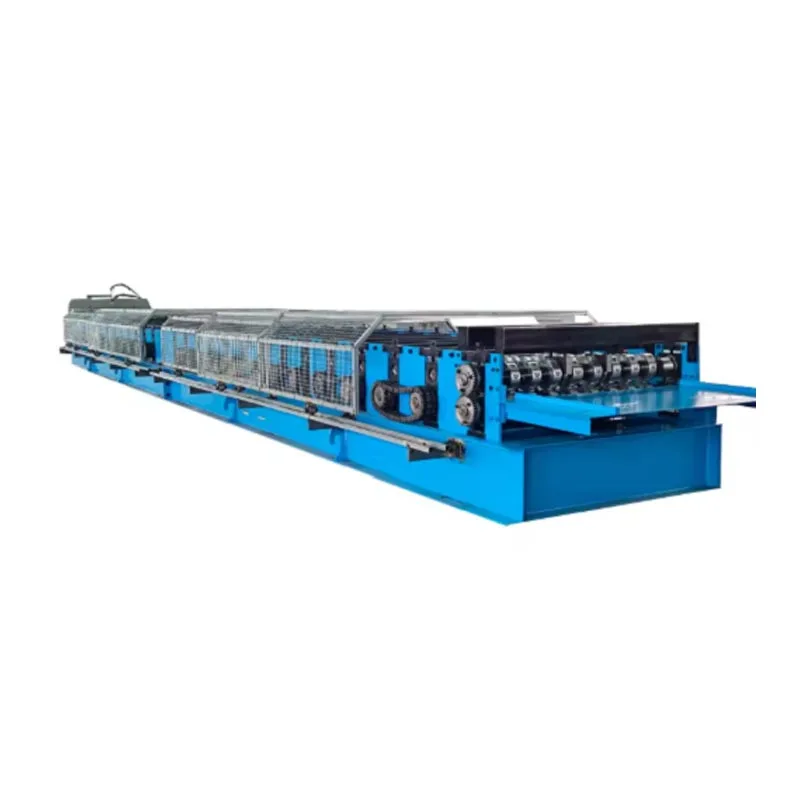

720 mesin pembentukan lantai lantai dek

Mesin pembentukan roll lantai 720 dek mengambil gegelung keluli mentah dan membentuknya ke dalam panel dek kekuatan tinggi. Ini berlaku dalam satu operasi yang berterusan dan lancar. Pada terasnya, mesin ini adalah kuasa pembuatan moden. Ia Menggabungkan kecekapan unggul dengan kejuruteraan ketepatan dan ketahanan lasak. Ia memenuhi tuntutan ketat global industri pembinaan. Proses pembentukan roll automatik memastikan ketepatan yang konsisten dan ketepatan yang lebih baik.Ini tinggi Kecekapan menjadikan mesin sebagai aset yang sangat diperlukan untuk mana -mana pengeluar dek.

Komponen teras dan aliran kerja

1. Pay-Off & Decoiler

Sistem ini bermula dengan decoiler bermotor berat. Ia memegang gegelung keluli mentah. Ketebalan gegelung biasanya berkisar dari 0.8mm hingga 1.5mm. Lebar boleh sehingga 1250mm. Decoiler mempunyai sistem pengembangan mandrel dan brek mekanisme. Sistem ini melaksanakan tiga fungsi kritikal: ia mengawal kelajuan yang tidak berkepentingan, menghalang kusut di bahan, dan memastikan makanan yang lancar secara konsisten.

2. Unit makan dan meratakan

Jalur keluli dari gegelung boleh sedikit melengkung atau berkedut. Ini dipanggil "set gegelung." Inilah tugas unit meratakan. Ia melaksanakan tugas kritikal ini dengan penggelek ketepatan yang meratakan keluli, mengeluarkan semua tekanan dan ketidaksempurnaan. Bahan yang sangat rata adalah penting untuk ketepatan dan penampilan profil akhir.

3. Pra-menumbuk/Stesen Notching (pilihan tetapi biasa)

Sebelum pembentukan utama, jalur keluli rata boleh melalui stesen menumbuk. Ia adalah hidraulik atau servo. Stesen ini menambah embossment, lubang perkhidmatan, atau notis penjajaran. Menumbuk servo yang dikendalikan menawarkan lebih banyak Fleksibiliti dan ketepatan untuk corak kompleks.

4. Hati: Stesen Pembentukan Roll

Ini adalah inti mesin pembentuk lantai 720 dek, yang terdiri daripada satu siri berdiri (biasanya 18 hingga 22 atau lebih banyak). Setiap pendirian mempunyai sepasang penggelek keluli keras. Setiap set penggelek membongkok jalur keluli sedikit lagi. Mereka Secara beransur -ansur membentuknya ke profil dek 720 terakhir. Berdiri dipasang pada bingkai yang kuat dan kuat untuk mengekalkan penjajaran.

5. Sistem Cut-to-Length

Selepas keluli terbentuk sepenuhnya, ia bergerak ke unit pemotongan. Pengekod ketepatan menjejaki panjangnya. Apabila Panjang pra-set dicapai, ricih hidraulik atau gergaji terbang membuat potongan bersih. Ini berlaku tanpa menghentikan mesin. Teknologi "Flying Cut" adalah kunci kepada produktiviti yang tinggi.

6. Penghantar output dan stesen penyusun

Panel dek siap disampaikan. Sistem penyusunan automatik kemudian dengan rapi menumpuk panel ke dalam berkas. Bundle siap untuk mengikat dan penghantaran.

7. Sistem Kawalan

Pengawal logik yang boleh diprogramkan pusat (PLC) menjalankan keseluruhan operasi dari skrin sentuh mesra pengguna (HMI). Pengendali boleh memasukkan parameter seperti panjang panel dan kuantiti. PLC memantau proses, menyediakan diagnostik, dan memberikan data pengeluaran.

Senario aplikasi

Profil 720 dek dari mesin pembentukan roll lantai 720 ini digunakan dalam sistem lantai komposit. Kunci Aplikasi termasuk:

Bangunan komersial bertingkat tinggi: menara pejabat, hotel, dan perkembangan penggunaan bercampur mendapat manfaat daripada puasa 720 dek pemasangan dan penggunaan konkrit yang dikurangkan.

Kemudahan Perindustrian: Gudang, loji pembuatan, dan pusat logistik. Keupayaan jangka panjang dek dan Kekuatan yang tinggi adalah sesuai untuk ruang yang besar dan terbuka.

Projek Institusi: Universiti, Hospital, dan Stadium Sukan. Tempat-tempat ini memerlukan teguh dan tahan api Sistem lantai.

Bangunan pangsapuri pelbagai tingkat: Sebagai platform siap sedia untuk lantai konkrit, ia mempercepatkan dengan ketara Garis Masa Pembinaan Keseluruhan.

Parameter teknikal

Kelebihan utama

Kecekapan & produktiviti yang tinggi

Lupakan tenaga kerja manual dan mesin yang lebih perlahan. Sistem automatik kami menghasilkan dek tanpa henti di lebih dari 20 meter setiap minit. Kelebihan kelajuan besar ini membolehkan anda mengendalikan kontrak berskala besar dan menyerahkannya lebih awal daripada Jadual.

Ketepatan & Konsistensi yang luar biasa

Proses pembentukan roll multi-stage menggunakan penggelek yang dipandu ketepatan dan bingkai tegar. Ini memastikan setiap meter Dek mempunyai dimensi dan bentuk yang sama. Hasilnya bukan masalah pemasangan di tapak dan dijamin struktur prestasi.

Ketahanan yang teguh & penyelenggaraan yang rendah

Bahagian kritikal seperti membentuk penggelek, aci, dan gear diperbuat daripada keluli aloi gred tinggi. Mereka juga Haba yang dirawat untuk kekerasan yang melampau dan rintangan pakai. Ini memberikan mesin kehidupan operasi yang panjang dengan sangat Sedikit downtime untuk penyelenggaraan.

Fleksibiliti operasi yang luar biasa

Mesin ini boleh disesuaikan dengan mudah. Set roller perubahan cepat (pilihan) dan pelarasan HMI mudah membolehkannya menghasilkan profil dek yang berbeza. Ia dapat dengan mudah bertukar antara siri seperti 50 atau 60. Fleksibiliti ini memberikan yang tinggi Pulangan Pelaburan.

Automasi mesra pengguna

Sistem kawalan PLC memudahkan operasi. Ia memerlukan kerja manual yang sangat sedikit. Pengendali boleh menyimpan resipi untuk produk yang berbeza. Sistem ini juga menyediakan panduan pemantauan dan penyelesaian masalah masa nyata. Ini mengurangkan kemahiran diperlukan untuk menjalankan mesin.

Kualiti produk siap siap

Unit meratakan memastikan permukaan dek rata dan sempurna. Sistem potong terbang mewujudkan tepi persegi yang bersih tanpa burrs. Ini menjadikan pengendalian dan pemasangan lebih selamat. Produk akhir mempunyai penampilan profesional yang berkualiti tinggi.

Butiran Produk

A. Reka bentuk dan pembuatan roller

Sebagai jantung mesin pembentukan lantai 720 dek, penggelek kami adalah profil yang dipesiskan oleh CNC. Mereka Penciptaan bermula dengan reka bentuk digital CAD/CAM yang memetakan keseluruhan proses pembentukan. Model ini kemudian diterjemahkan oleh Peralatan CNC menjadi profil yang sempurna.

Penggelek dibuat dari gcr15 bearing billets steel. Mereka dibentuk menggunakan pelarik dan pengilangan CNC yang berkecamuk tinggi Mesin. Seterusnya, mereka menjalani rawatan haba -pelepasan dan pembajaan. Proses ini memberi mereka teras yang sukar dan sukar permukaan, mencapai HRC 58-62.

Setiap roller adalah ketepatan-tanah dan kemudian digilap ke kemasan cermin tanpa cacat. Langkah terakhir ini meminimumkan geseran, menurunkan penggunaan kuasa, dan melindungi salutan keluli dari calar.

B. Bingkai dan penjajaran struktur

Yayasan Mesin Pembentukan Roll Lantai 720 Deck adalah bingkai tugas berat yang dibina dari plat keluli 25mm dan h-rasuk. Struktur ini dikimpal secara profesional dan kemudian tegas untuk mengelakkan sebarang masa depan. Semua stesen pembentukan dipasang ke arah panduan yang dipandu ketepatan, menjamin penjajaran roller yang sempurna. Reka bentuk yang mantap ini kedua -duanya Menyerap daya tinggi membentuk keluli tebal dan mengekalkan ketepatan geometri lebih daripada berjuta -juta kitaran.

C. Ketepatan sistem pemotongan

Sistem potong terbang sangat disegerakkan. Pengekodan Rotary mengunci ke dek bergerak. Ia menghantar kelajuan masa nyata Data ke PLC. Ricih hidraulik atau gergaji servo dipasang pada kereta. Kereta itu mempercepatkan untuk memadankan Kelajuan dek betul -betul. Ia kemudian membuat potongan, menurun, dan kembali ke permulaan. Ini berlaku dalam sebahagian kecil daripada a kedua. Bilah dibuat dari keluli alat yang keras. Mereka menyampaikan kelebihan yang bersih dan tidak memerlukan kerja selanjutnya.

D. Bahan dan salutan

Semua komponen kritikal menggunakan bahan gred tinggi. Ini termasuk aci, gear, dan sprocket. Mereka semua dirawat untuk ketahanan. Eksterior mesin itu disalurkan dan dilapisi dengan cat perindustrian. Ini memberikan karat yang sangat baik Pencegahan dan kemasan profesional untuk kegunaan bengkel.

E. Keselamatan dan ergonomik

Keselamatan pengendali adalah keutamaan. Mesin ini mempunyai pengawal di sekeliling semua bahagian yang bergerak. Butang berhenti kecemasan diletakkan pada pelbagai mata. Interlock keselamatan elektrik juga dimasukkan. Panel kawalan berpusat membolehkan pengendali Jalankan keseluruhan proses dari satu lokasi yang selamat.

Kesimpulannya, mesin pembentukan lantai 720 dek adalah lebih daripada sekadar mesin. Mesin ini merangkumi maju Pembuatan untuk sektor pembinaan. Ia memberikan kualiti teratas, kecekapan tinggi, dan kebolehpercayaan yang tidak berbelah bahagi. Ini membolehkan pengeluar membina rangka infrastruktur moden dengan keyakinan dan ketepatan.
