Pengiklanan keluli gusset plat roll cold mesin

Pengiklanan Gusset Plate Gusset Cold Roll Machine Mengubah Flat, Jalur Keluli Bergelung Ke Gusset Selesai plat. Ia melakukan ini melalui proses pembentukan sejuk. Ini adalah proses yang sangat cekap dan tepat. Ia adalah tulang belakang kekuda moden dan pembuatan bingkai. Dengan mesin ini, pengeluaran mencapai konsistensi. Ia juga mendapat kelajuan dan berkualiti tinggi.

Kes penggunaan utama dan aplikasi

Pengiklanan keluli pengiklanan Gusset Plate Roll Cold Main Output adalah kritikal dalam beberapa sektor.

Pembuatan bumbung dan lantai: Ini adalah aplikasi utama. Di sini, plat gusset menyertai kayu individu ahli. Bersama -sama, mereka membuat kerangka segitiga yang kuat. Rangka kerja ini mengedarkan berat badan dengan berkesan, Menyediakan sokongan kritikal untuk bumbung dan lantai. Mereka menguatkan lantai. Mereka adalah komponen utama dalam semua jenis bangunan.

Pembinaan bingkai kayu: Bingkai kayu besar untuk bangunan dan jambatan menggunakan plat gusset tugas berat. Plat ini Sambungkan rasuk dan jawatan. Mereka mencipta struktur yang teguh, sering estetika, struktur.

Struktur kayu prefabrikasi: Kebangkitan rumah prefab dan modular bergantung pada teknologi ini. Plat gusset membenarkan Untuk pemasangan panel dinding yang cepat dan tepat, kaset lantai, dan bahagian bumbung dalam suasana kilang.

Pembuatan palet: Palet tugas berat kadang-kadang menggunakan plat gusset. Mereka mengukuhkan sudut dan sendi. Ini Meningkatkan kapasiti dan jangka hayat beban palet.

Perabot dan Joinery: Perabot kekuatan tinggi, seperti rak komersial atau meja kerja, boleh menggunakan gusset yang lebih kecil plat untuk tetulang.

Parameter teknikal konvensional

Pengiklanan keluli gusset plat roll sejuk membentuk spesifikasi mesin boleh berbeza -beza mengikut keperluan pengeluar dan pelanggan. Walau bagaimanapun, parameter standard memberikan gambaran yang jelas tentang keupayaannya.

Bahan pemprosesan:

Jenis: Karbon rendah, jalur keluli yang digulung sejuk (SPCC, Q235) atau keluli galvanized.

Ketebalan biasa: 0.8 mm hingga 2.0 mm. Beberapa model tugas berat mengendalikan sehingga 3.0 mm.

Lebar gegelung: Biasanya dari 100 mm hingga 400 mm. Ini bergantung pada saiz plat akhir.

Kapasiti pengeluaran

Membentuk kelajuan: 15 hingga 40 meter seminit. Ini diterjemahkan kepada bilangan plat yang tinggi seminit.

Output pengeluaran: Boleh menghasilkan beribu -ribu plat setiap peralihan. Ini bergantung pada saiz plat dan kelajuan.

Stesen pembentukan

Bilangan gulung: Biasanya antara 10 dan 20 set gulungan membentuk. Nombor bergantung pada reka bentuk plat kerumitan.

Bahan gulung: Keluli kromium karbon tinggi (GCR15) atau keluli alat aloi. Ini keras dan tanah ke cermin selesai. Ini memastikan ketahanan dan permukaan licin pada produk.

Sistem pemacu

Kuasa: Motor utama biasanya 7.5 kW hingga 15 kW. Ini memberikan tork yang diperlukan.

Transmisi: Kotak gear keras yang disambungkan oleh aci pemacu tugas berat. Ini memastikan semua stesen berputar dengan sempurna Penyegerakan.

Sistem kawalan

Jenis: Pengawal logik yang boleh diprogramkan (PLC) dengan skrin sentuh antara muka manusia (HMI).

Fungsi: Kawalan kelajuan, penghitungan pengeluaran, diagnostik kesalahan, dan pemantauan sistem.

Sistem menumbuk

Kaedah: Unit menumbuk hidraulik atau mekanikal. Ia diintegrasikan ke dalam garis pembentukan roll.

Fungsi: Ia mewujudkan gigi kuku dan sebarang lubang yang diperlukan di dalam pinggan. Corak disesuaikan menggunakan pukulan dan mati set.

Sistem pemotongan

Jenis: Sistem pemotongan terbang hidraulik atau servo.

Fungsi: Ia memotong profil yang terus terbentuk ke dalam panjang individu yang tepat. Panjang pemotongan adalah boleh diprogramkan pada HMI.

Apakah kelebihan dan ciri mesin ini?

Mesin ini menawarkan kelebihan yang ketara ke atas kaedah pembuatan ketinggalan zaman seperti menumbuk manual atau Braking akhbar satu stesen.

Kecekapan pengeluaran yang tinggi: Ini adalah proses yang berterusan. Mesin tidak bersuara, bentuk, pukulan, dan pemotongan tanpa henti. Ini menghasilkan output besar -besaran. Ia secara dramatik mengatasi sebarang kaedah manual atau separa automatik.

Konsistensi dan kualiti unggul: Proses ini menjamin konsistensi dalam setiap plat gusset. Ia memastikan tepat Bentuk, ketinggian gigi, dan dimensi. Kesalahan manusia dihapuskan. Akhirnya, ini membina lebih kuat dan lebih dipercayai struktur.

Operasi automatik sepenuhnya: Setelah disediakan dan diberi makan dengan bahan gegelung, mesin berjalan secara automatik. Ia memerlukan campur tangan pengendali minimum. Biasanya, satu pengendali boleh menguruskan pelbagai mesin. Ini menjimatkan kos buruh.

Penjimatan bahan: Menggunakan jalur keluli bergelung sangat cekap. Ia menghasilkan sedikit sekerap berbanding dengan pemotongan dari logam lembaran. Proses ini dioptimumkan untuk meminimumkan sisa. Ini mengurangkan kos bahan mentah.

Kos Operasi Rendah: Mesin pembentukan gulung sejuk keluli pengiklanan keluli keluli plat secara elektrik berkuasa. Ia mempunyai Beberapa bahagian yang boleh digunakan selain pelinciran sekali -sekala. Ketahanan yang tinggi bermaksud hayat perkhidmatan yang panjang dan rendah Kos penyelenggaraan per unit yang dihasilkan.

Fleksibiliti dan penyesuaian: Mesin ini direka untuk profil plat tertentu. Walau bagaimanapun, ia boleh disesuaikan. Oleh Menukar gulungan yang membentuk, bentuk yang berbeza boleh dibuat. Dengan menukar set pukulan dan mati, reka bentuk baru adalah mungkin. Ini memberikan fleksibiliti pengeluar untuk melayani pelbagai pasaran.

Keselamatan Tempat Kerja yang Dipertingkatkan: Proses ini dilampirkan sepenuhnya dan automatik. Pembentukan dan pukulan berkelajuan tinggi adalah sepenuhnya automatik. Pengendali secara fizikal dipisahkan dari peringkat berbahaya ini. Dengan reka bentuk, pemisahan fizikal ini Secara drastik menurunkan risiko kemalangan dan kecederaan.

Penerangan dan komponen mesin terperinci

Mesin ini adalah sistem bersepadu. Ia menggabungkan beberapa kunci komponen.

1. Decoiler dan unit pemakanan

Ini adalah titik permulaan. Ia memegang gegelung berat jalur keluli. Mesin menggunakan mandrel untuk memegang selamat Gegelung. Mekanisme bayar kemudian melepaskan jalur logam. Proses ini lancar dan konsisten. Peranti ketegangan adalah juga digunakan. Ini memastikan gegelung tidak pernah tidak terkawal.

2. Panduan kemasukan dan peranti meratakan

Jalur keluli dari gegelung mungkin mempunyai keriting atau selekoh. Bahagian ini membimbing jalur ke dalam mesin. Ia Selalunya mempunyai satu set penggelek meratakan. Penggelek ini meratakan jalur. Ini memastikan bahan yang sempurna memasuki bahagian pembentukan. Ini penting untuk kualiti produk akhir.

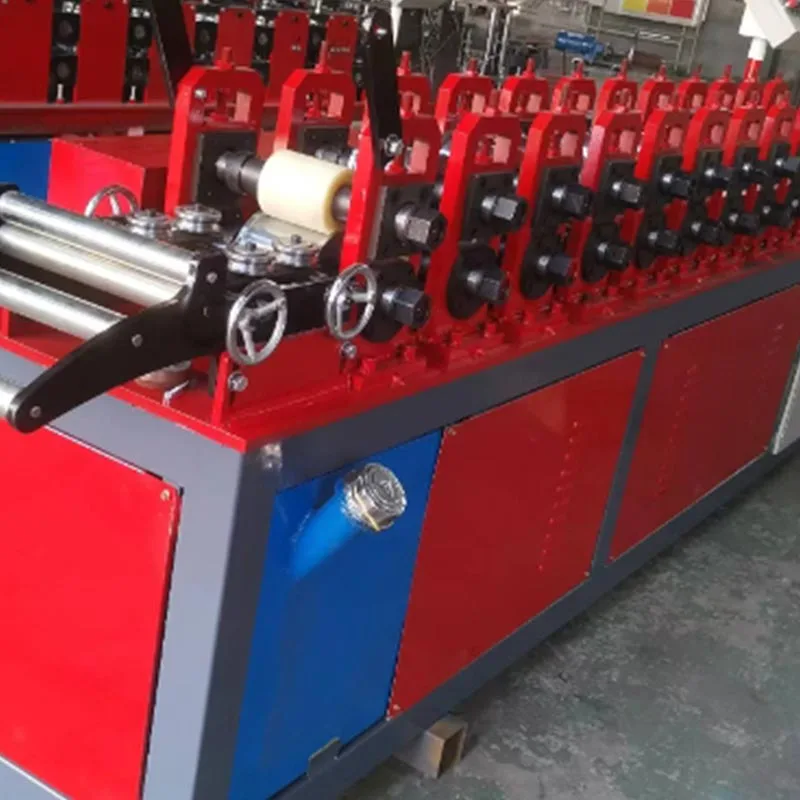

3. Stesen pembentukan roll utama

Bahagian ini adalah hati mesin. Ia adalah satu siri berdiri. Setiap pendirian mempunyai penggelek atas dan bawah ketepatan. The Profil roller berubah di setiap stesen. Jalur logam secara progresif membongkok ke dalam bentuk akhir yang kompleks.

4. Unit menumbuk bersepadu

Terletak di dalam atau hanya selepas stesen pembentukan, unit ini mewujudkan ciri -ciri penentuan plat. Hidraulik Pek Power memacu kepala menumbuk. Set pukulan dan mati yang direka khas digunakan. Dalam satu atau lebih sebatan, ia menumbuk Daripada corak tajam, memproyeksikan gigi kuku dan mana -mana lubang perkhidmatan yang besar. Penyegerakan dengan bergerak Strip adalah tepat.

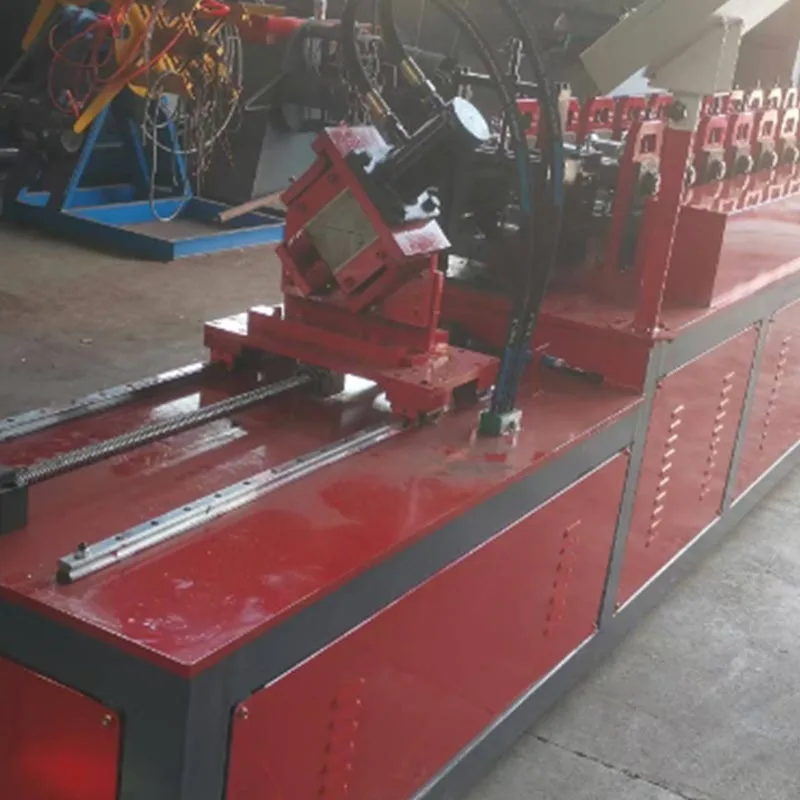

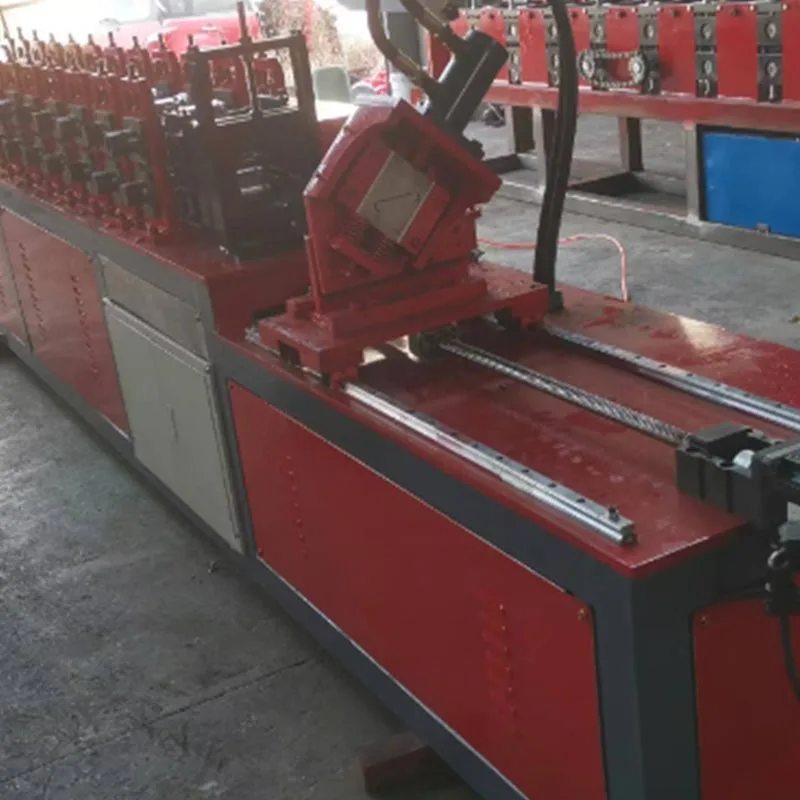

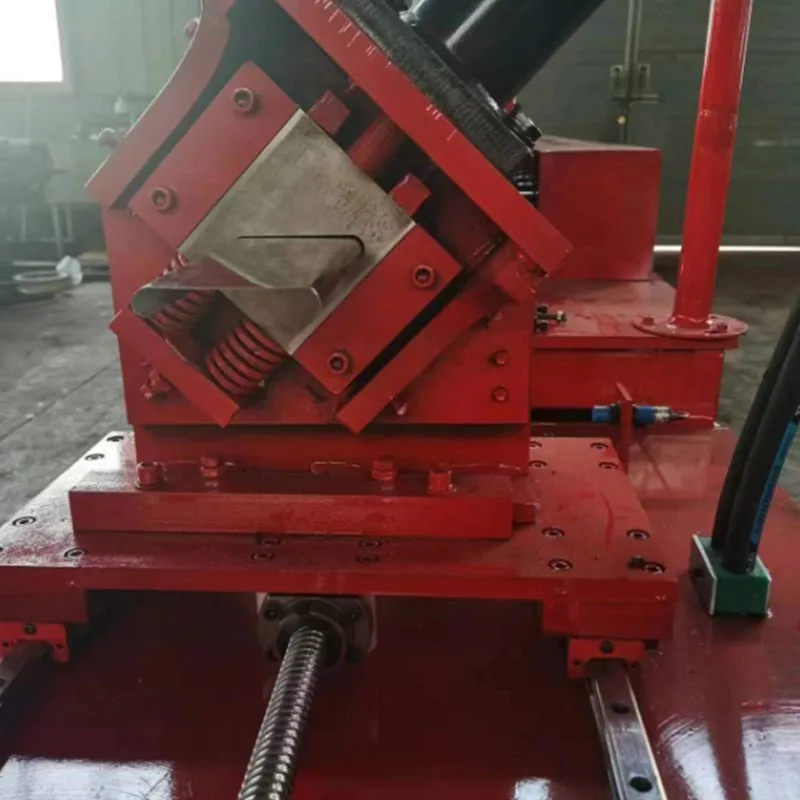

5. Servo Flying Cut-Off System:

Profil yang terbentuk dan ditumbuk kini menjadi reben yang berterusan. Sistem pemotongan mengepung ke profil bergerak ini. Ia bergerak serentak dengan profil. Bilah hidraulik atau servo kemudian membuat potongan. Ia bersih dan Burr-Free. Panjangnya adalah pra-set. Selepas ini, pelepasan pengapit. Unit pemotongan kemudian kembali ke permulaannya kedudukan. Tindakan pemotongan "terbang" ini memastikan pengeluaran tidak pernah melambatkan.

6. Kawalan Kabinet dan Panel HMI

PLC bertindak sebagai otak mesin. Ia menyelaraskan setiap pergerakan. Motor pemacu, menumbuk unit, dan pemotongan Sistem semua berfungsi dengan sempurna. Mereka mengikuti perintahnya dengan tepat.

Skrin sentuh HMI berfungsi sebagai antara muka kawalan pusat. Melaluinya, pengendali memasukkan semua tetapan pengeluaran, Mula atau hentikan mesin, dan pantau sistem untuk sebarang kesalahan yang berpotensi.

7. Penghantar output

Penghantar pendek atau jadual penyusun menerima plat siap. Ini membolehkan koleksi kemas. Ia menghalang buasir dari membentuk. Ia juga melindungi produk siap dari kerosakan di pintu keluar.

Proses aliran kerja pengeluaran

Seluruh operasi adalah kitaran berterusan. Ia diselaraskan untuk kecekapan maksimum.

Langkah 1: Memuatkan

Pengendali memuat gegelung keluli baru ke decoiler. Hujung jalur utama kemudian diulurkan. Ia diberi makan melalui panduan kemasukan. Ia memasuki set pertama membentuk gulungan.

Langkah 2: Persediaan dan Pengaturcaraan

Operator memasuki butiran kerja pada skrin HMI. Ini termasuk kuantiti pengeluaran. Ia juga termasuk Panjang potongan yang diperlukan untuk plat.

Langkah 3: Permulaan proses pembentukan

Motor pemacu utama bermula. Ia menarik jalur keluli dari gegelung. Jalur melewati panduan kemasukan. Ia adalah diratakan dan disediakan untuk membentuk.

Langkah 4: Pembentukan Bentuk Progresif

Jalur memasuki pendirian pertama. Gulung membuat selekoh awal, lembut. Ia kemudian bergerak ke pendirian kedua. Gulungan itu memperbaiki bentuknya lagi. Proses ini berulang di setiap stesen. Logam rata secara beransur -ansur berubah. Ia memerlukan profil plat gusset terakhir. Bahan tidak meregangkan atau nipis.

Langkah 5: Menumbuk serentak

Profil yang terbentuk sebahagiannya mencapai unit menumbuk. Mesin menyegerakkan strok pukulan yang kuat. Beratus -ratus gigi kuku ditumbuk dalam satu tindakan. Ini berlaku semasa bahan bergerak.

Langkah 6: Pemotongan Ketepatan

Profil yang terbentuk dan ditumbuk sepenuhnya bergerak ke kawasan pemotongan. Sistem pemotongan terbang mengepung ke atasnya. Ia Memadankan kelajuan profil dengan tepat. Ia kemudian membuat potongan persegi yang tepat. Plat gusset siap jatuh ke penghantar output.

Langkah 7: Pengulangan dan Koleksi

Mesin terus berjalan. Ia menjadikan satu plat yang sama demi satu. Plat siap bergerak ke hujung garis. Mereka bersedia untuk koleksi. Plat kemudiannya siap untuk pembungkusan. Mereka dihantar terus ke kekuda pengeluar.

Pengiklanan Gusset Plate Plate Cold Rolling Machine adalah karya penguasaan kejuruteraan industri. Ia mengubah gegelung mudah keluli. Ia menjadi komponen pembinaan kritikal. Ini dicapai dengan tidak dapat ditandingi kelajuan. Ia memberikan ketepatan yang lebih baik. Ia beroperasi dengan kecekapan yang luar biasa.

Bagi mana -mana kekuda atau pengeluar pembingkaian kayu, mesin ini lebih daripada sekadar aset. Ia adalah asas Keperluan untuk kekal berdaya saing. Ia menjamin pengeluaran penyambung struktur yang selamat dan boleh dipercayai. Ia Juga memastikan mereka kos efektif. Penyambung ini penting -mereka secara harfiah membantu membina dunia kita.
