Mesin pembentukan roll tanpa henti servo

Mesin ini mewakili lompatan utama dalam teknologi pembentukan roll. Mesin tradisional mesti berhenti untuk memotong setiap panel. Ini Mesin pembentukan roll tanpa henti servo tidak. Ia mengintegrasikan sistem servo untuk melaksanakan pemotongan dan tindakan lain tanpa menghentikan garis pengeluaran. Hasilnya adalah peningkatan dramatik dalam kecekapan, penjimatan bahan, dan produk kualiti.

Mesin ini merupakan landasan pembuatan bahan binaan moden dan automatik.

Senario aplikasi

Mesin pembentukan roll tanpa henti servo ini serba boleh. Ia digunakan dalam pelbagai industri yang memerlukan jangka panjang, Panel logam panjang.

Bernilai lebih daripada sekadar kekuatan dan rintangan cuaca, panel -panel ini juga memberikan rupa moden, membuat mereka penyelesaian lengkap untuk pembinaan bangunan.

Gudang dan Kilang Perindustrian: Gudang dan Kilang Perindustrian mendapat manfaat daripada mereka yang besar, tidak terganggu bumbung dan permukaan dinding. Mesin menghasilkan panel panjang. Ini mengurangkan sendi di lokasi dan titik kebocoran yang berpotensi.

Kemudahan penyimpanan sejuk: Panel boleh dihasilkan dengan teras terlindung. Panjang yang berterusan adalah penting untuk mengekalkan kecekapan terma.

Bangunan pertanian: seperti kandang dan gudang penyimpanan. Ketahanan dan keberkesanan kos panel ini membuat mereka ideal.

Pelapisan dalaman dan luaran hiasan: Profil panel boleh disesuaikan. Ini membolehkan seni bina yang unik reka bentuk.

Parameter standard

Bahan Pengeluaran: Keluli tergalvani, aluminium, atau gegelung keluli bersalut warna.

Ketebalan bahan: Mesin memproses bahan dari 0.3 mm hingga 0.8 mm.

Berat gegelung: Sehingga 5,000 kg (atau lebih), tertakluk kepada kapasiti decoiler.

Panel lebar: 800 mm hingga 1000 mm (lebar terbentuk akhir).

Kelajuan Pengeluaran: 15 - 45 meter seminit.

Panjang pemotongan: boleh diprogramkan dari 1 meter hingga lebih dari 12 meter; Mod berterusan juga tersedia.

Jumlah penggunaan kuasa berkisar antara 20 hingga 40 kW. Nilai tepat bergantung pada saiz dan konfigurasi mesin.

Sistem Kawalan: Menggunakan PLC yang memaparkan HMI skrin sentuh untuk operasi.

Sistem pemacu: Pemotong dan pengumpan dikuasakan oleh motor servo AC berprestasi tinggi.

Kelebihan utama

Mesin pembentukan roll tanpa henti servo adalah peningkatan permainan yang berubah-ubah. Ia mengatasi roll konvensional yang terbentuk di setiap cara. Ini cara yang lebih bijak untuk menghasilkan.

A. Kecekapan tinggi dan pemotongan downtime sifar

Ini adalah kelebihan teras. Mesin tidak berhenti untuk memotong panel. Sistem pemotongan yang didorong servo menyegerakkan kelajuannya dengan panel bergerak. Ia membuat potongan bersih. Kemudian ia kembali dengan cepat ke kedudukan permulaan untuk seterusnya kitaran. Proses tanpa henti ini menghapuskan downtime terkumpul. Ia secara signifikan meningkatkan output pengeluaran keseluruhan.

B. penjimatan bahan yang luar biasa

Mesin tradisional sering mempunyai bahagian "memimpin" dan "memimpin" untuk setiap panel. Ini adalah bahan terbuang. The Sistem tanpa henti membolehkan corak pemotongan yang dioptimumkan. Panel boleh dipotong dengan jurang yang minimum di antara mereka. Ia memotong Bahan sekerap hampir tidak ada apa -apa. Hasilnya adalah penjimatan kos drastik, terutamanya untuk pengeluaran volum tinggi.

C. Kualiti produk unggul

Proses pembentukan yang tetap dan tidak terganggu mewujudkan produk yang lebih konsisten. Tidak ada variasi kelajuan atau Mikro-berhenti. Ini menghasilkan panel dengan profil seragam dan geometri yang tepat. Mekanisme pemotongan servo Menyediakan pemotongan yang bersih dan bebas. Tepi panel adalah lancar dan bebas ubah bentuk.

D. Fleksibiliti dan perubahan pantas

Semua tetapan panel disimpan sebagai resipi digital di PLC. Pengendali menukar produk di ketuk pada mesra pengguna skrin sentuh. Mesin kemudian mengendalikan selebihnya, mengkonfigurasi automatik setiap tetapan. Ini sangat mengurangkan masa persediaan. Ia sangat sesuai untuk pengeluaran kelompok kecil.

E. mengurangkan kos operasi

Kecekapan yang lebih tinggi bermakna lebih banyak panel yang dihasilkan setiap peralihan. Penggunaan tenaga yang lebih rendah setiap panel dicapai. Kurang Sisa bahan mengurangkan kos bahan mentah. Automasi juga mengurangkan buruh yang diperlukan. Selalunya, satu pengendali boleh Menguruskan keseluruhan baris.

F. Keselamatan yang dipertingkatkan

Keselamatan adalah asas kepada reka bentuk. Pendedahan had penjagaan dan automasi penuh ke bahagian yang bergerak. Sistem juga Termasuk pelbagai perlindungan, seperti butang berhenti kecemasan dan sensor keselamatan, untuk perlindungan lengkap.

Penerangan dan komponen mesin terperinci

Mesin pembentukan roll tanpa henti servo yang lengkap adalah sistem bersatu komponen utama yang berfungsi dengan lancar bersama-sama.

1. Decoiler (Uncoiler)

Ini adalah titik permulaan. Ia memegang gegelung besar logam. Ia mempunyai mandrel bermotor untuk mengembangkan dan menggenggam Gegelung. Sistem brek memberikan ketegangan semula. Ketegangan ini penting untuk lancar dan stabil. Beberapa Decoilers adalah automatik. Mereka boleh mengasah ekor satu gegelung untuk memimpin seterusnya. Ini membolehkan benar-benar tidak berhenti pengeluaran.

2. Unit makan dan meratakan

Jalur logam dari gegelung seringkali sedikit melengkung. Unit ini meratakannya. Ia terdiri daripada satu set meratakan gulung. Mereka mengeluarkan mana -mana set gegelung atau silang. Ini menjamin jalur yang sempurna untuk bekas roll. Ini Kebosanan adalah asas untuk menghasilkan profil yang berkualiti tinggi dan tepat.

3. Unit pra-pukulan servo (pilihan)

Ia adalah modul tambahan yang dipasang apabila panel memerlukan lubang pra-pukulan atau notch. Contohnya, lubang untuk skru atau pengudaraan. Sistem servo menyegerakkan menumbuk dengan jalur bergerak. Ia melakukan pukulan operasi dengan cepat. Ia sangat tepat.

4. Mesin pembentukan roll utama

Inilah jantung barisan pengeluaran. Ia mengandungi satu siri berdiri. Setiap pendirian mempunyai sepasang gulungan (gulungan atas dan roll bawah). Gulung adalah ketepatan-machined dari keluli gred tinggi. Jalur melewati masing -masing pendirian berturut -turut. Di setiap stesen, gulungan secara beransur -ansur membengkokkan logam. Mereka secara bertahap membentuk "hebat Profil dinding ". Bilangan berdiri bergantung pada kerumitan profil. Mesin biasa mungkin mempunyai 18 hingga 25 pembentukan stesen.

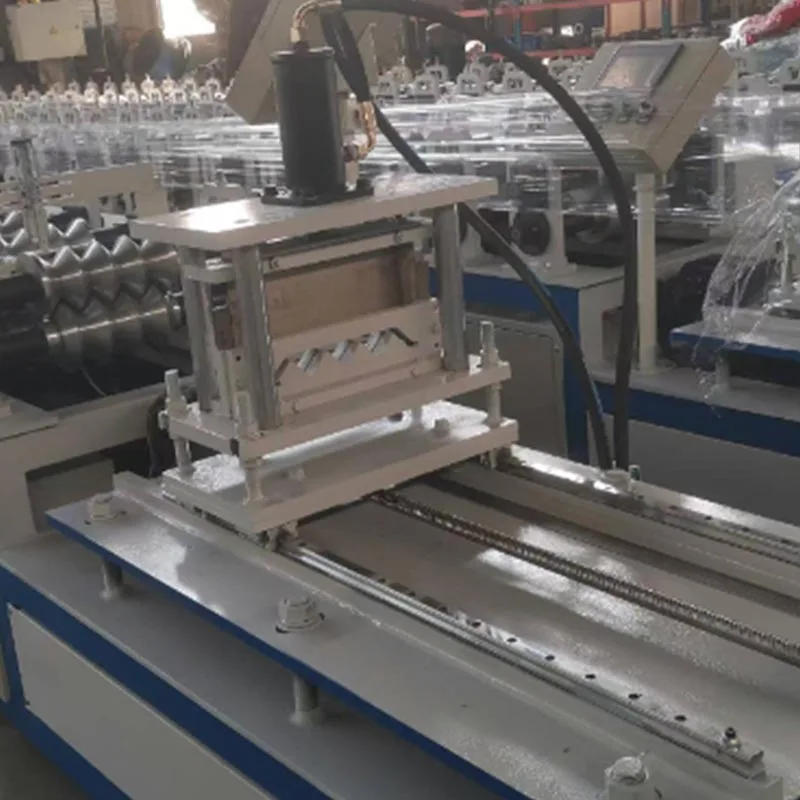

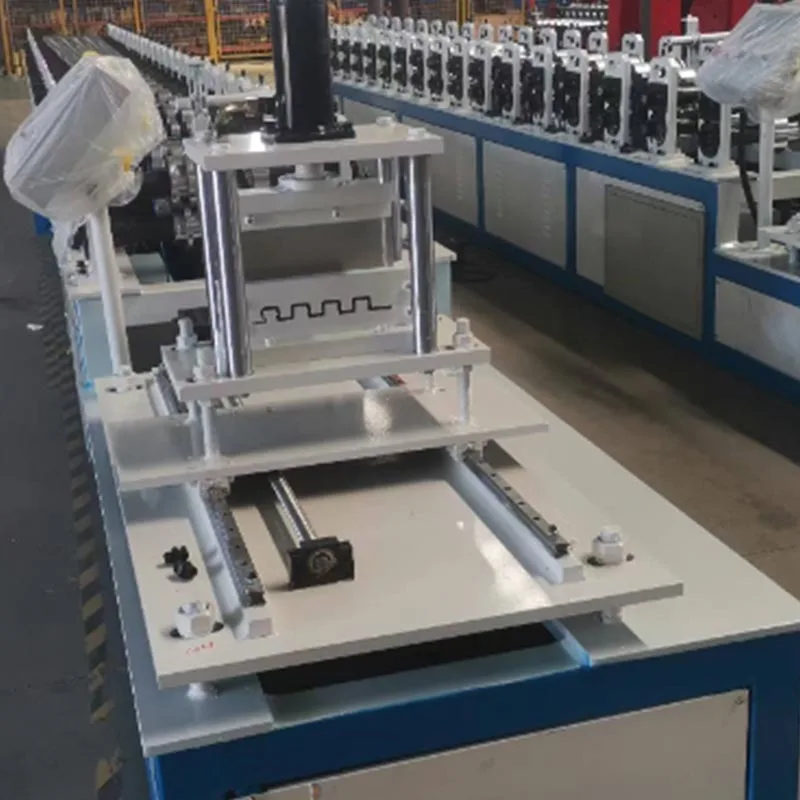

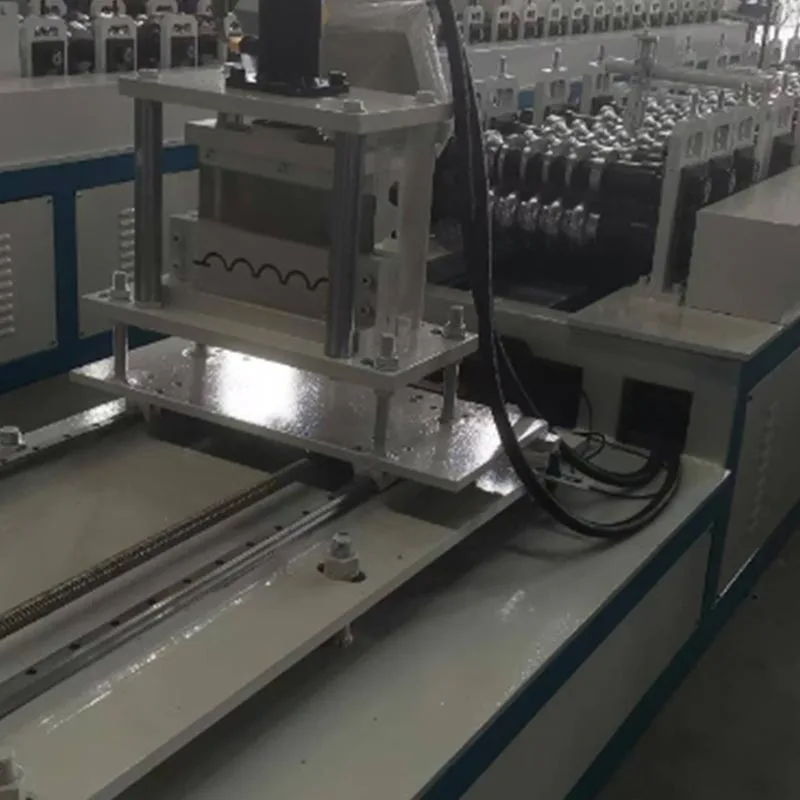

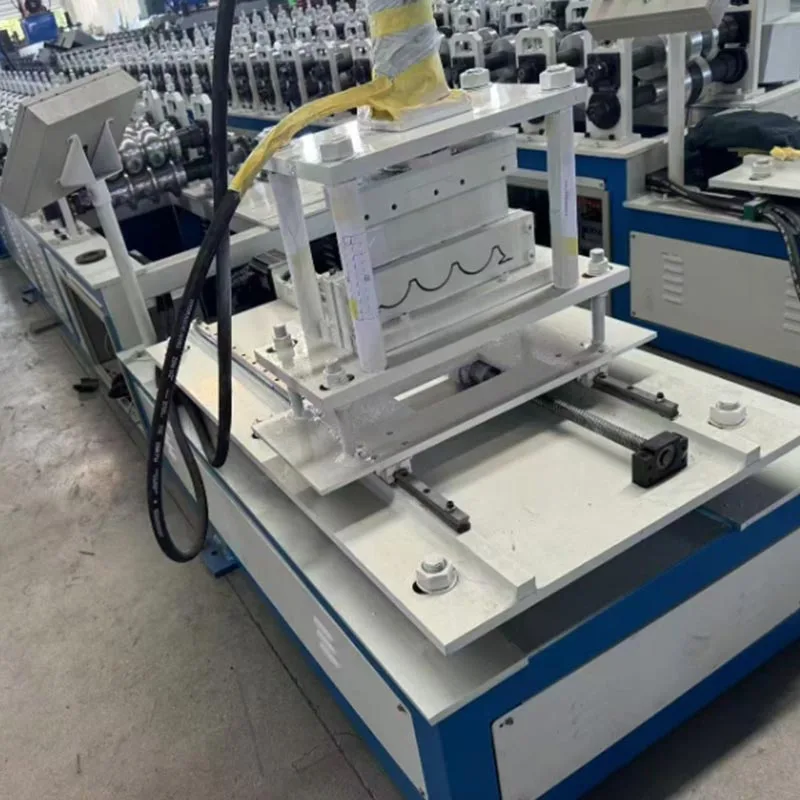

5. Sistem pemotongan tanpa henti servo

Ini adalah komponen yang menentukan mesin pembentukan roll tanpa henti servo.

Servo Motor: Menyediakan kuasa untuk pergerakan pemotong. Ia dikawal dengan ketepatan yang melampau oleh PLC.

Perhimpunan pemotong terbang: Ini adalah mekanisme pemotongan fizikal. Ia boleh menjadi ricih berputar atau pemotong guillotine. Ia dipasang pada panduan linear yang mantap.

Proses: PLC memantau kelajuan panel dalam masa nyata. Apabila mencapai panjang sasaran, ia menghantar isyarat ke Servo Motor. Pada isyarat ini, perhimpunan pemotong segera mengaktifkan dan mempercepatkan potongan yang tepat. Ia sepadan kelajuannya tepat dengan panel bergerak. Walaupun disegerakkan, pemotong melakukan potongan. Selepas setiap potongan, pemotong menarik balik dan menetapkan semula ke kedudukan rumahnya dalam kilat. Seluruh kitaran selesai dalam sekelip mata.

6. Penghantar output dan sistem penyusunan

Selepas memotong, panel siap bergerak di sepanjang penghantar output. Sistem penyusun automatik kemudian mengumpul panel pada akhir. Ia mengira mereka dan membentuk kumpulan yang kemas dan teratur, menjadikan mereka bersedia untuk mengikat dan penghantaran.

7. Sistem Kawalan (PLC dan HMI)

PLC adalah otak mesin. Ia menyelaraskan semua komponen. Antara muka mesin manusia (HMI) adalah sentuhan skrin. Ia membolehkan pengendali memasukkan arahan. Operator boleh menetapkan panjang panel yang dikehendaki, kelajuan pengeluaran, dan kuantiti. Skrin memaparkan data masa nyata. Ia menunjukkan jumlah pengeluaran, kelajuan mesin, dan sebarang penggera ralat.

Aliran kerja pengeluaran

Seluruh proses, dari gegelung ke panel siap, adalah aliran automatik yang berterusan.

Langkah 1: Memuatkan gegelung

Pengendali memuat gegelung keluli ke decoiler menggunakan kren. Kemudian, mandrel berkembang untuk mengunci gegelung dengan selamat di tempat. Seterusnya, hujung jalur utama secara manual dimasukkan ke dalam unit meratakan.

Langkah 2: Threading dan Persediaan

Thread jalur melalui gulungan meratakan terlebih dahulu. Kemudian, bimbingnya melalui unit pra-menumbuk (jika dilengkapi). Akhirnya, makan ke pendirian pertama roll bekas. Operator memilih resipi produk pada HMI.

Langkah 3: Kitaran pembentukan dan pemotongan

Motor pemacu utama roll bekas bermula. Jalur mula bergerak. Ia melewati setiap pendirian yang membentuk. The Profil secara beransur -ansur terbentuk. Panel yang terbentuk sepenuhnya muncul dari pendirian terakhir. PLC menjejaki panel panjang. Pada masa yang tepat, ia mengaktifkan pemotong terbang servo. Pemotong menyegerakkan, memotong, dan menetapkan semula. Ini berulang kitaran untuk setiap panel.

Langkah 4: Output dan Stacking

Panel potong bergerak ke penghantar. Mereka mencapai stacker automatik. Stacker mengira panel siap dan membentuk mereka ke dalam susunan yang kemas. Ia boleh menggunakan penolak atau meja mengangkat untuk membuat susunan yang stabil.

Langkah 5: Pemantauan dan kawalan kualiti

Pengendali memantau proses melalui HMI. Mereka melakukan pemeriksaan berkala pada beberapa panel pertama. Mereka mengukur panjang dan periksa bentuk profil. Automasi memastikan bahawa setiap panel berikutnya adalah sama.

Langkah 6: Perubahan Coil (Semi-Automatik)

Untuk memastikan peralihan yang lancar, mesin melambatkan apabila gegelung hampir selesai. Penggera mungkin berbunyi. The Operator menyediakan gegelung seterusnya. Dalam garis separa automatik, mesin berhenti sebentar. Pengendali mengimpal yang baru gegelung kepada yang lama. Kemudian pengeluaran semula. Dalam garis automatik sepenuhnya dengan kereta gegelung dan pengimpal, proses ini berlaku tanpa sebarang perhentian.

Mesin pembentukan roll tanpa henti servo ini menghapuskan keperluan untuk berhenti untuk memotong-kejahatan yang diperlukan dalam tradisional roll membentuk. Teknologi servo bersepadu membolehkan operasi berterusan. Hasilnya adalah proses berkelajuan tinggi yang secara drastik mengurangkan sisa.

Ia menawarkan faedah ketara. Ini termasuk output yang lebih tinggi, kos operasi yang lebih rendah, dan konsistensi produk yang unggul. Bagi mana-mana pengeluar panel logam jangka panjang, mesin ini bukan hanya peningkatan. Ia adalah transformatif pelaburan. Ia memastikan daya saing dalam pasaran yang menuntut. Ia menetapkan standard baru untuk kualiti dan produktiviti dalam Industri Bahan Pembinaan.
