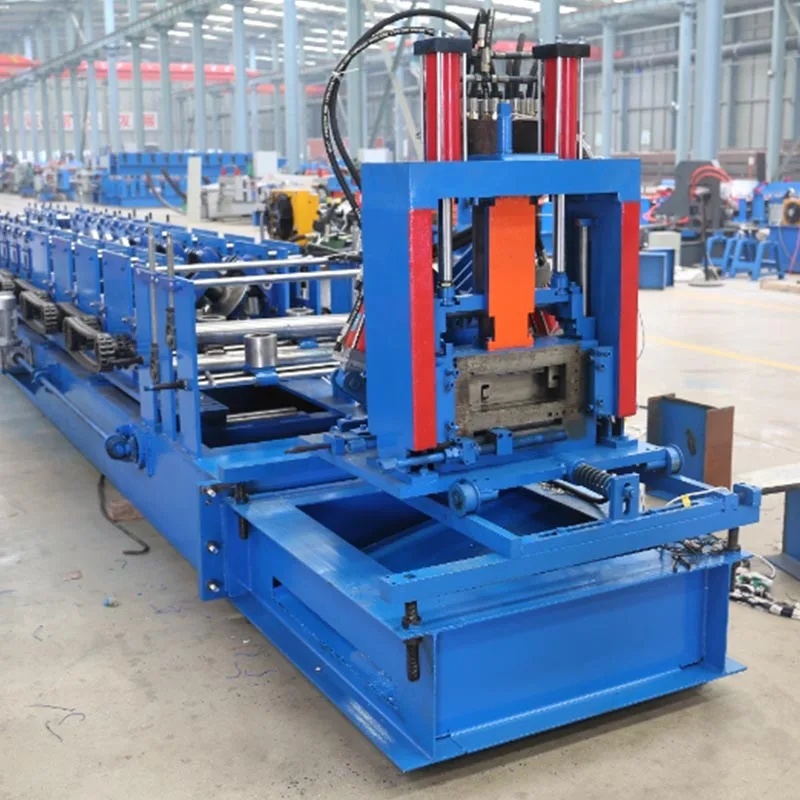

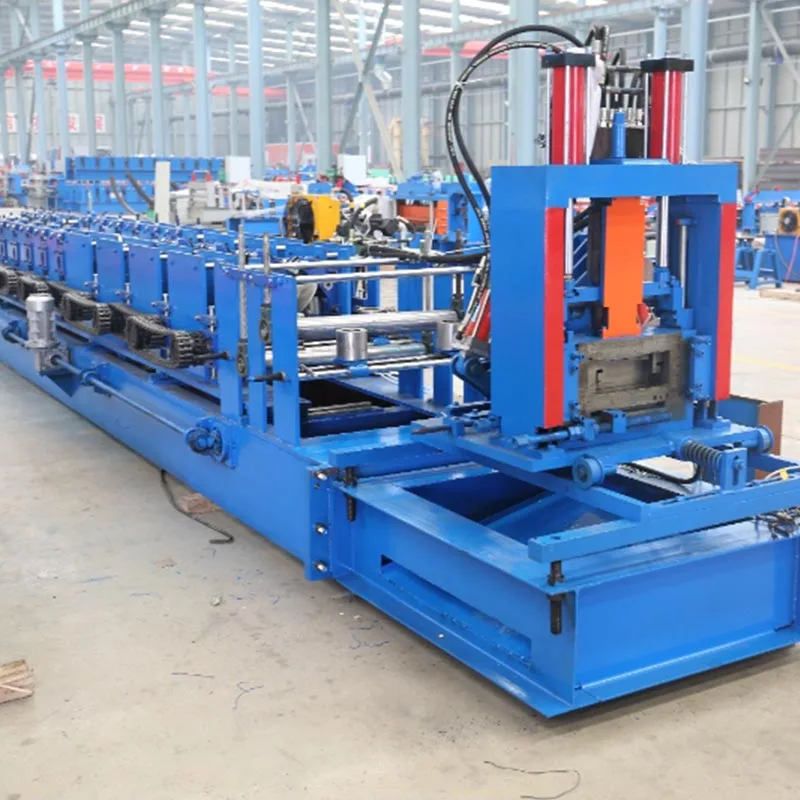

C Purlin Roll Forming Machine

Mesin pembentukan R Purlin Roll berfungsi melalui proses pembentukan roll. Jalur keluli dibengkokkan oleh pelbagai set penggelek. Jalur perlahan -lahan berubah menjadi bentuk "c". Akhirnya, ia dipotong kepada panjang yang diperlukan.

Mesin ini adalah tulang belakang pembinaan bingkai logam. Ia membolehkan pesat, kos efektif pengeluaran. Ia mewujudkan unsur-unsur struktur yang konsisten dan berkualiti tinggi. Mesin ini penting untuk banyak industri. Itu Automasi dan kecekapan yang tinggi menjadikannya alat utama. Pengilang bingkai keluli, fabrikasi bangunan logam, dan bahan Pembekal semua bergantung kepadanya.

Penerangan terperinci

Mesin pembentukan roll purlin ini berjalan lancar, kitaran automatik. Aliran kerja melibatkan beberapa peringkat utama.

A. Proses pembentukan roll:

Uncoiling dan Straightening: Gegelung keluli dimuatkan ke decoiler. Jalur mesti rata sebelum membentuk. A Mesin meratakan meratakannya. Langkah ini memastikan ketepatan Purlin.

Pra-menumbuk (pilihan tetapi biasa): Jalur rata sering melalui unit menumbuk terlebih dahulu. Unit ini mencipta lubang, slot, atau takik yang tepat. Ciri-ciri ini menjadikan perhimpunan di tempat lebih cepat dan lebih mudah. Mereka menyediakan laluan untuk paip, saluran, dan bolt.

Bahagian Pembentukan Roll - Jantung Mesin: Jalur keluli rata memasuki stesen ini. Ia secara progresif berbentuk ke dalam profil C terakhirnya. Banyak set penggelek atas dan bawah membimbing proses ini. Setiap set membongkok keluli a sedikit lagi.

Beberapa berdiri pertama membuat selekoh awal untuk kedua -dua bebibir.

Kemudian berdiri secara beransur -ansur memperdalam web dan memuktamadkan sudut bebibir.

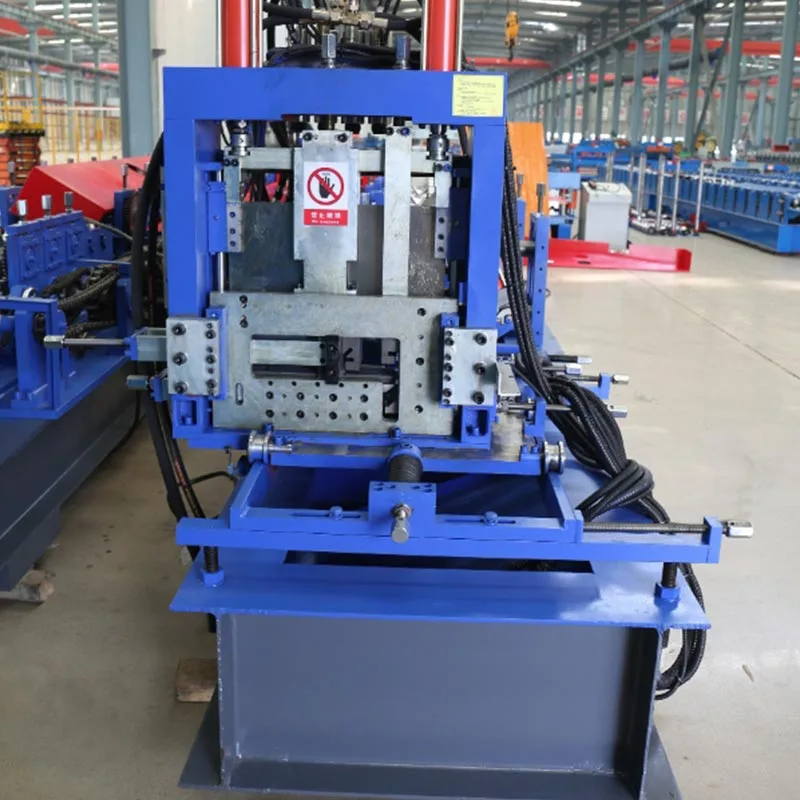

Pemotongan hingga panjang: C-seksyen yang terbentuk sepenuhnya bergerak ke mekanisme pemotongan. "Terbang" hidraulik atau servo Sistem pemotongan adalah standard. Ia bergerak dengan purlin, membuat potongan bersih, dan kemudian kembali ke kedudukan permulaannya. Ini membolehkan pengeluaran berterusan tanpa berhenti.

Output dan Stacking: Purlin selesai secara automatik disampaikan dan disusun. Ini membolehkan lancar, berterusan pengeluaran.

B. Komponen Teras:

Decoiler: Memegang gegelung keluli.

Mesin meratakan: meratakan jalur keluli.

Unit menumbuk: Membuat lubang atau takik di jalur rata.

Stesen pembentukan roll: Pelbagai penggelek yang secara progresif membentuk keluli.

Sistem Pemotongan Servo: Mencapai pemotongan sudut yang bersih dengan motor servo ketepatan.

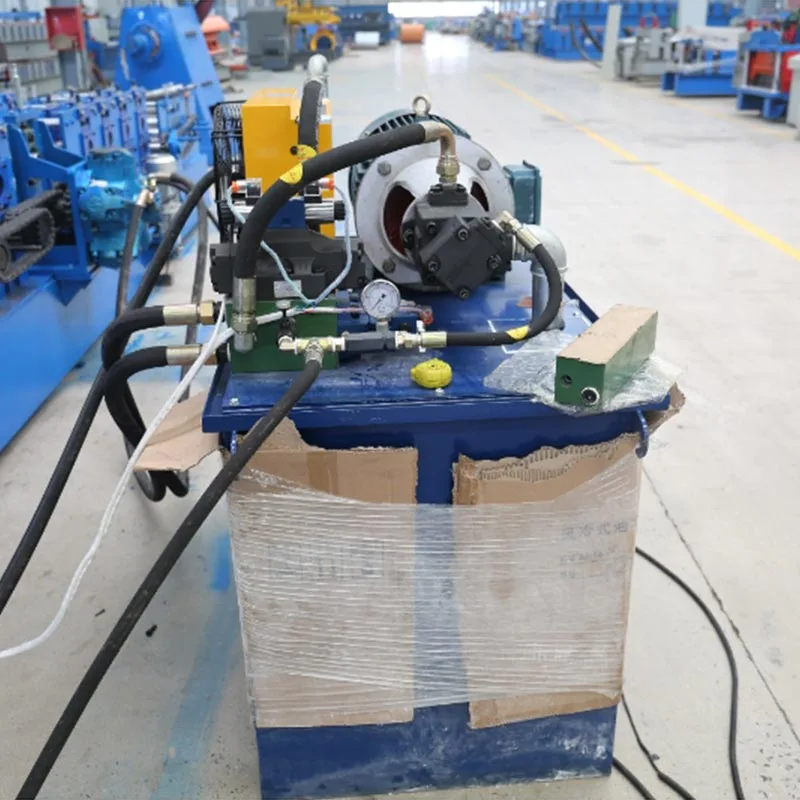

Pek Kuasa Hidraulik: Unit ini bertindak sebagai hati mesin, menghasilkan kuasa yang konsisten dan boleh dipercayai yang diperlukan untuk Kedua -dua operasi menumbuk dan memotong.

Sistem Kawalan PLC: Ini adalah unit kawalan pusat. Ia mengawal semua fungsi dengan ketepatan yang tinggi. Operasi adalah Mudah melalui skrin sentuh mesra pengguna.

Output penghantar/stacker: ia secara automatik menyampaikan potong purlins dan dengan kemas membungkusnya ke dalam susunan, menyelaraskan akhir barisan pengeluaran.

Senario aplikasi

C Purlin Roll Forming Machines adalah asas pembinaan moden, menyajikan sebarang aplikasi di mana struktur Kekuatan adalah yang paling penting.

Bangunan Metal Pra-Engineered (PEMBS): Ini adalah penggunaan utama. Mesin menghasilkan purlin dan girt untuk Gudang, kilang, hangar pesawat, dan bangunan komersil yang besar.

Pembinaan komersial: Purlins ini memberikan sokongan struktur. Mereka adalah komponen utama di bumbung dan dinding Struktur yang pelbagai, dari pusat membeli -belah dan pusat logistik ke kompleks sukan besar.

Pembingkaian keluli kediaman: Untuk pembingkaian keluli tolok cahaya kediaman (LGSF) di rumah dan pangsapuri.Ia adalah Alternatif yang tahan lama, rayap-bukti untuk kayu.

Sistem pemasangan kuasa solar: Mengeluarkan struktur sokongan untuk panel solar yang dipasang dan di atas bumbung.

Struktur Rumah Hijau: Menghasilkan ahli sokongan lurus atau melengkung untuk rumah hijau pertanian yang besar.

Bangunan kontena dan modular: Mewujudkan bingkai utama untuk unit bangunan pasang siap dan mudah alih.

Sistem rak penyimpanan: Mesin ini cukup fleksibel untuk mengeluarkan komponen rak penyimpanan. Ini dicapai oleh hanya menyusun semula tetapannya.

Kelebihan utama

Konsistensi dan ketepatan yang luar biasa: Proses pembentukan roll memastikan setiap purlin mempunyai keratan rentas yang sama, menjamin keseragaman yang sempurna. Ini memastikan integriti struktur dan memudahkan pemasangan.

Pengurangan kos yang ketara: Mesin menggunakan keluli gegelung mentah, yang lebih ekonomik. Automasi penuh juga secara dramatik memotong kos buruh dan sisa bahan. Kos per purlin lebih rendah.

Fleksibiliti dan penyesuaian: Mesin boleh diselaraskan dengan cepat untuk menghasilkan saiz C-Purlin yang berbeza. Dengan semata -mata Menukar penggelek dan mengemas kini program PLC, ia bersedia untuk menjalankan pengeluaran baru. Corak menumbuk sepenuhnya disesuaikan untuk sebarang projek.

Pemeliharaan Kekuatan Bahan: Proses pembentukan sejuk mengeras keluli di selekoh. Ini menjadikan final Produk lebih kuat dan lebih tegar. Kimia keluli tetap tidak berubah.

Sisa minimum: Proses pembentukan roll sangat cekap. Ia menghasilkan sedikit sekerap berbanding dengan kaedah seperti brek akhbar.

Operasi Bersepadu: Sistem ini menggabungkan semua langkah ke dalam satu garis lancar. Masa pengendalian masa ini dan menghapuskan keperluan untuk pelbagai mesin berasingan.

Parameter teknikal

Nota: Banyak mesin direka untuk dilaraskan, mampu menghasilkan pelbagai saiz c-purlin dengan menukar penggelek dan tetapan.

Kelebihan utama

A C Purlin Roll Forming Machine menawarkan banyak manfaat yang kuat. Ia adalah pilihan yang lebih bijak daripada membeli purlin pra-buatan atau menggunakan kaedah lain.

Kecekapan Tinggi: Mesin boleh berjalan tanpa henti, 24/7. Ia menghasilkan puluhan meter purlin selesai setiap minit. Ini sangat meningkatkan kapasiti pengeluaran anda.

Konsistensi yang sangat baik: Setiap purlin yang dihasilkan adalah sama. Keseragaman ini penting untuk kekuatan struktur. Ia Juga membuat perhimpunan di tapak lebih cepat dan lebih mudah.

Kos yang lebih rendah: Mesin menjimatkan wang. Ia menggunakan keluli bergelung dan sepenuhnya automatik. Ini mengurangkan kos buruh dan sisa bahan. Kos anda per unit turun.

Fleksibiliti yang hebat: Anda boleh dengan cepat mengubah saiz purlin. Hanya menukar penggelek dan mengemas kini tetapan PLC. Ini membolehkan anda menjalankan saiz C-Purlin yang berbeza dengan kelewatan yang minimum.

Produk yang lebih kuat: Proses pembentukan roll sebenarnya menguatkan keluli di selekoh. Hasilnya adalah lebih berat, Purlin yang lebih sukar. Ciri -ciri kimia keluli kekal tidak berubah.

Kurang sisa: Kaedah ini sangat berkesan dengan bahan. Ia mewujudkan jauh lebih sedikit daripada brek akhbar; akhbar Kaedah memerlukan kosong yang lebih besar, mengakibatkan lebih banyak pemotongan.

Proses Bersepadu: Seluruh barisan pengeluaran disepadukan ke dalam satu operasi yang lancar. Ini mengurangkan masa pengendalian dan menghapuskan keperluan untuk beberapa mesin berasingan.

Butiran dan ciri penting

Nilai sebenar mesin pembentukan roll C Modern C adalah dalam butirannya. Ciri -ciri utama menentukan prestasinya, kemudahan penggunaan, dan keselamatan.

Penggelek Kualiti: Penggelek adalah bahagian yang paling kritikal. Mereka diperbuat daripada keluli galas bermutu tinggi. Mereka Haba yang dirawat supaya permukaan menjadi keras dan teras tetap sukar. Ini menghasilkan jangka hayat yang panjang dan Rintangan haus yang sangat baik.

Aci dan perumahan yang kuat: Diperbuat daripada keluli aloi yang dirawat, tahan lama, aci disokong oleh kuat, Perumahan dua kali ganda. Persediaan ini menghalang lentur semasa operasi berkelajuan tinggi, yang penting untuk produk ketepatan.

Kawalan Lanjutan: PLC Pusat dengan skrin sentuh membolehkan pengendali mengawal semua parameter. Mereka boleh ditetapkan Data pengeluaran, simpan resipi pekerjaan, dan memantau status mesin masa nyata dan diagnostik.

Teknologi yang didorong oleh servo: Sistem servo adalah perkara biasa dalam mesin moden. Mereka adalah alternatif yang tepat dan tenang untuk Sistem hidraulik. Servos lebih tepat, cekap tenaga, dan menawarkan kawalan yang lebih baik.

Pelinciran automatik: Sistem pelinciran pusat bersepadu adalah perkara biasa. Ia berfungsi dengan secara automatik menjatuhkan penggelek dan galas pada selang waktu. Ini memotong penyelenggaraan manual, mengurangkan haus, dan menghalang terlalu panas.

Keselamatan Pertama: Keselamatan pengendali adalah tumpuan utama. Mesin ini mempunyai pengawal bersepadu, berbilang butang berhenti kecemasan, dan perlindungan beban elektrik.

Perubahan cepat: Anda boleh beralih antara saiz purlin dengan cepat. Pengendali boleh membuat pelarasan mudah. Ini meminimumkan downtime dan meningkatkan kecekapan keseluruhan.

Mesin pembentukan rulung C Purlin adalah kerja -kerja kejuruteraan industri. Ia menjadikan gegelung keluli sederhana ke dalam komponen struktur penting. Ia melakukan ini dengan kelajuan, ketepatan, dan ekonomi yang luar biasa. Peranannya dalam moden kita Dunia sangat besar, dari membina kompleks perindustrian untuk menyokong ladang solar. Untuk mana -mana perniagaan pembinaan logam, ini Mesin adalah pelaburan strategik. Ia memacu produktiviti, kualiti, dan kelebihan daya saing.
