Mesin pembentukan roll panel bumbung berkelajuan tinggi

Istilah "berkelajuan tinggi" adalah ciri utamanya. Mesin pembentukan roll panel bumbung berkelajuan tinggi ini dibina untuk maksimum kecekapan pengeluaran. Kelajuan garis mereka jauh lebih tinggi daripada pembentuk roll standard. Kelajuan sering melebihi 100 meter per minit. Ini menjadikan mereka penting untuk pembinaan berskala besar. Pengeluar bangunan logam dan pengeluar panel Juga bergantung kepada mereka. Mereka memerlukan output yang konsisten, kualiti unggul, dan masa pemulihan yang cepat. Ini membantu memenuhi ketat jadual dan permintaan yang tinggi.

Bagaimana mesin ini berfungsi?

Mesin pembentukan roll panel bumbung berkelajuan tinggi ini adalah sistem yang kompleks. Ia mengintegrasikan mekanikal, elektrik, dan Bahagian hidraulik/pneumatik. Operasinya boleh dipecah menjadi peringkat utama.

A. Tidak bersuara dan memberi makan

Proses ini bermula dengan decoiler. Ia memegang gegelung logam berat yang besar. Mekanisme pemakanan automatik meluruskan lembaran. Ia kemudian memakannya dengan lancar ke dalam seksyen pembentukan roll. Sistem lanjutan mempunyai Double Decoilers. Ini membolehkan pengeluaran tanpa henti. Gegelung baru boleh dimuatkan dan dikimpal kepada yang lama tanpa menghentikan mesin.

B. Pra-Pukulan dan Notching (Pilihan tetapi Biasa)

Banyak mesin berkelajuan tinggi termasuk stesen menumbuk servo. Ini berlaku sebelum proses pembentukan. The Unit boleh menumbuk lubang, membuat louvers, atau membuat notch. Teknologi yang didorong oleh servo memastikan ketepatan yang melampau. Ia Segerakkan lokasi punch dengan panjang panel. Ini penting untuk lubang skru atau bukaan pengudaraan.

C. Proses Pembentukan Roll - Inti

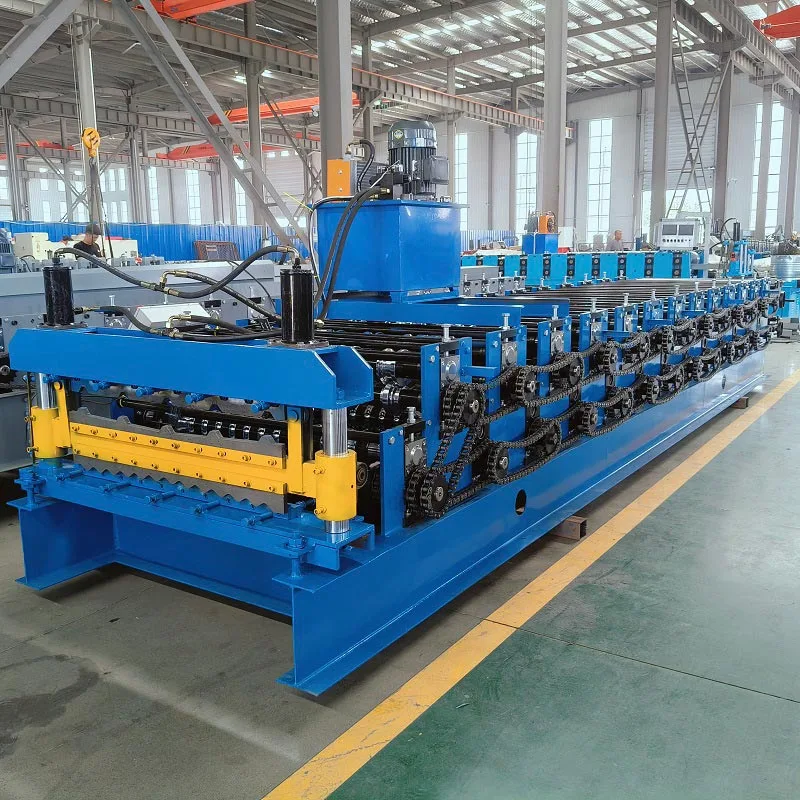

Ini adalah jantung mesin. Ia mempunyai satu siri berdiri. Setiap pendirian mengandungi satu set penggelek keluli keras. Setiap pendirian melakukan bahagian kecil yang membentuk.

Stesen: Mesin biasa untuk profil kompleks mungkin mempunyai 15 hingga 25 stesen. Beberapa stesen pertama membuat lembut, selekoh awal. Stesen -stesen kemudian semakin mendalam dan memperbaiki bentuknya.

Rollers: Penggelek direka khas untuk profil panel tertentu. Mereka adalah CNC-machined. Mereka dibuat dari keluli keras, seperti D2 atau CR12MOV. Ini memastikan kekerasan yang tinggi dan rintangan memakai. Ia menjamin kehidupan yang panjang dan kualiti yang konsisten.

Aci dan perumahan: Aci dan perumahan teguh dan tegar. Mereka mesti menahan kekuatan tinggi yang dihasilkan di tahap tinggi kelajuan. Ini menghalang pesongan dan memastikan ketepatan dimensi produk.

D. Sistem Pemotongan dan Kawalan

Selepas panel terbentuk sepenuhnya, ia bergerak ke stesen pemotongan.

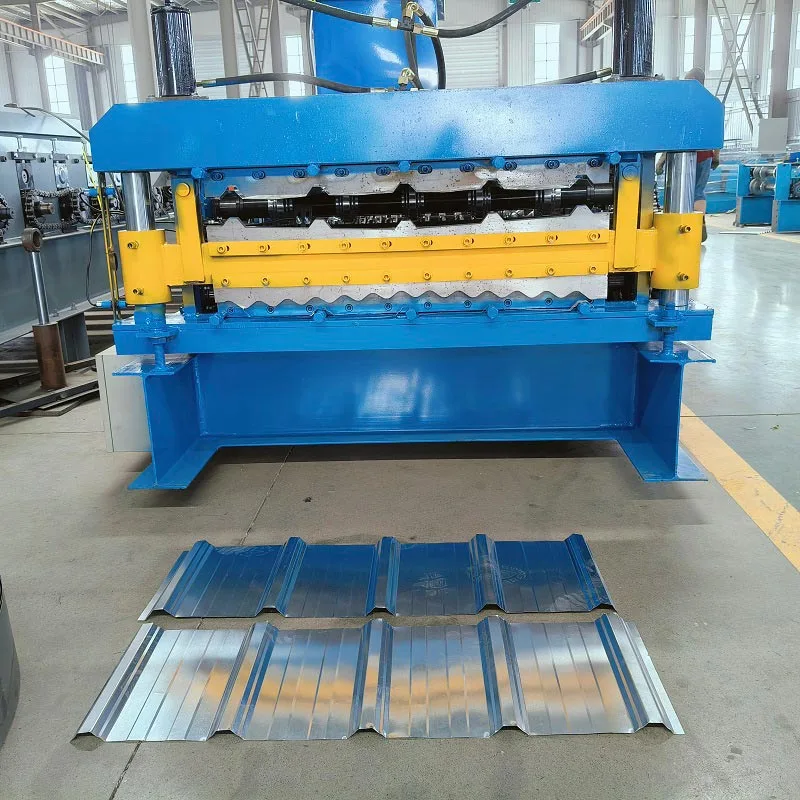

Flying Cut-Off: Ini adalah ciri kritikal untuk operasi berkelajuan tinggi. Unit pemotongan bergerak serentak dengan memajukan panel. Ia menjadikan potongan bebas yang bersih dan bersih pada panjang pra-set. Aliran bahan tidak berhenti. Selepas Potong, unit dengan cepat kembali ke kedudukan permulaannya.

PLC dan HMI: Pengawal logik yang boleh diprogramkan (PLC) mengawal keseluruhan proses. Parameter input pengendali pada a Skrin sentuh mesra pengguna (HMI). PLC menyegerakkan decoiler, pra-menumbuk, pemacu pembentukan roll, dan terbang Cut-off. Ia juga menyediakan maklumat diagnostik dan data pengeluaran.

E. Pengendalian output

Sistem penyusun automatik mengumpul panel siap, mengaturnya ke dalam susunan yang kemas untuk pembungkusan dan penghantaran. Semua ini meminimumkan pengendalian manual dan mengurangkan risiko kerosakan permukaan.

Senario aplikasi

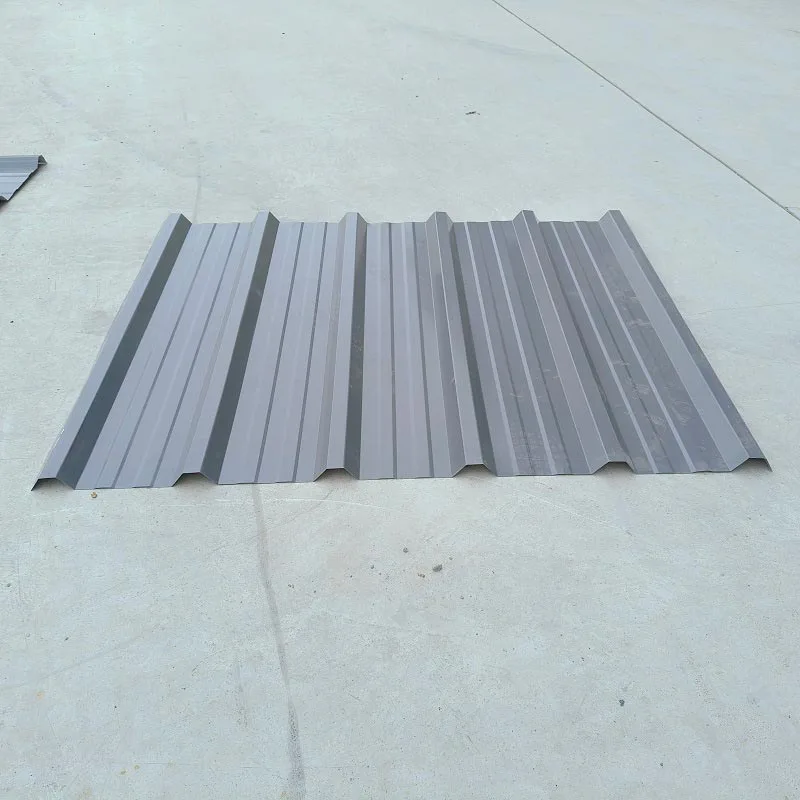

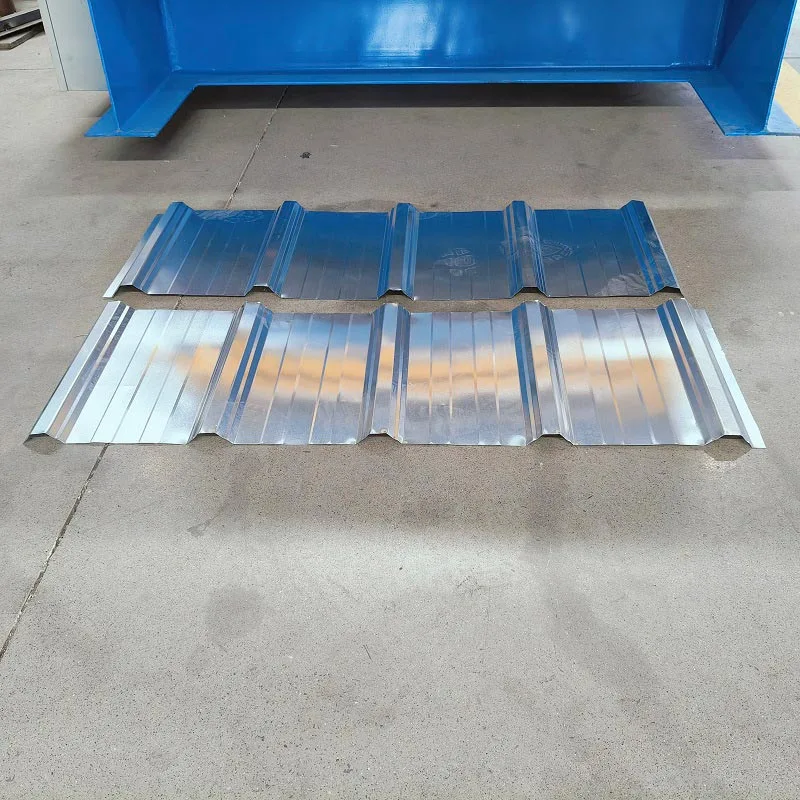

Pembinaan berskala besar: Mesin pembentukan panel bumbung berkelajuan tinggi ini menghasilkan panel bumbung dan berpihak. Ini Panel digunakan di gudang, kilang, dan pusat membeli -belah.

Bangunan logam prefabrikasi: Syarikat menggunakannya untuk menghasilkan profil panel proprietari mereka dengan cekap.

Panel Penyimpanan Sejuk: Mereka membentuk kulit logam yang terikat untuk penebat teras buih.

Sistem Bumbung Jatur Berdiri (SSR): Mereka menghasilkan panel integriti tinggi untuk reka bentuk seni bina, yang terkenal dengan mereka Panjang umur dan prestasi Weathertight.

Struktur pemasangan panel solar: Mereka menghasilkan rel dan kurungan yang panjang, berbentuk adat untuk solar berskala besar ladang.

Parameter utama

Kelebihan utama

Kecekapan pengeluaran yang luar biasa

Mesin pembentukan panel bumbung berkelajuan tinggi ini berjalan pada kelajuan yang sangat tinggi. Mereka menghasilkan lebih banyak panel sejam. Ini menurunkan kos buruh untuk setiap unit. Ia juga membolehkan pengeluar melengkapkan pesanan besar dengan cepat.

Konsistensi dan kualiti unggul

Proses ini sepenuhnya automatik dan tepat. Ia menghilangkan kesilapan manusia. Setiap panel mempunyai dimensi dan bentuk yang sama. Ini memastikan sesuai semasa pemasangan dan kemasan berkualiti tinggi.

Kecekapan bahan dan sisa yang rendah

Proses pembentukan roll sangat berkesan. Ia menghasilkan sedikit sekerap. Sisa hanya datang dari hujung gegelung dan lubang menumbuk. Kawalan panjang yang tepat juga menghalang pengeluaran berlebihan.

Fleksibiliti operasi

Sistem roll perubahan cepat membolehkan pelarasan profil cepat. Ini membolehkan satu barisan pengeluaran menjadikan panel yang berbeza jenis. PLC boleh menyimpan resipi yang banyak untuk pelbagai produk.

Mengurangkan kebergantungan buruh

Sistem ini sangat automatik dari awal hingga akhir. Sering kali, hanya satu pengendali boleh menjalankan keseluruhan baris. Ini Mengoptimumkan peruntukan tenaga kerja.

Keselamatan yang dipertingkatkan

Mesin mempunyai pengawal keselamatan dan berhenti kecemasan. Proses automatik mengurangkan Hubungan pengendali dengan bahagian yang bergerak. Ini mewujudkan persekitaran kerja yang lebih selamat.

Reka bentuk kritikal dan perincian pembuatan

Keunggulan mesin bumbung berbentuk bumbung berkelajuan tinggi berasal dari butiran pembinaannya.

Reka bentuk kotak gear

Mesin berkelajuan tinggi sering menggunakan satu motor pusat. Ia menghubungkan ke kotak gear tugas berat. Kotak gear ini memacu semua membentuk stesen. Reka bentuk ini memastikan penyegerakan sempurna. Ia menghalang slippage dan "perbualan" pada kelajuan tinggi. Ini penting untuk ketepatan profil dan kemasan permukaan.

Diameter aci dan ketegaran

Aci pembentukan jauh lebih besar daripada mesin standard. Diameter mereka sering 80mm atau lebih. Ini hebat Ketegaran menghalang lentur di bawah beban tinggi. Ia memastikan profil panel konsisten merentasi keseluruhan lebarnya.

Penggelek ketepatan

Penggelek pembentukan sangat sukar. Mereka juga tanah dan digilap ke kemasan cermin. Permukaan berkualiti tinggi ini menghalang calar pada panel. Ia memastikan penampilan yang sempurna dan siap pasaran.

Bingkai asas yang mantap

Seluruh mesin duduk di atas asas yang berat dan bertetulang. Bingkai ini diperbuat daripada plat keluli tebal. Jisimnya melemahkan getaran. Ini penting untuk operasi yang stabil dan lancar pada kelajuan tinggi.

Sistem Kawalan Lanjutan

Sistem kawalan lebih daripada operasi asas. Ia boleh mendiagnosis kesalahan secara automatik. Ia melaporkan data pengeluaran dan menjejaki downtime. Ia juga menawarkan sambungan rangkaian untuk integrasi seluruh kilang.

Sistem pelinciran

Banyak mesin berkelajuan tinggi mempunyai pelinciran automatik. Sistem ini terus minyak stesen pembentukan. Ia mengurangkan penyelenggaraan downtime dan memanjangkan hayat komponen.
